頭部ゴム被覆ボルト
IMPAX BOLT
IMPAX BOLTは、ボルト頭部をゴムで保護した構造です。

特 長
ボルト頭部の摩耗を防止
河川内構造物の使用でボルト頭部の摩耗が懸念される場合など
ボルト頭部への衝撃緩和
⾞や船舶の衝突によりボルト頭部の損傷が懸念される場合など
ボルト頭部への衝突に対する
安全対策
幼児や⽼⼈施設、公園などの使⽤で⼈の衝突が懸念される場合など

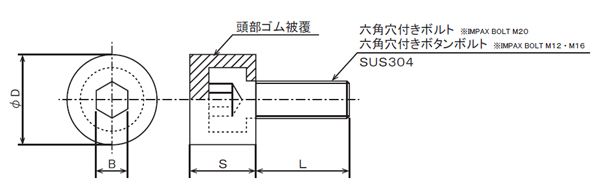

構 造

品 番 | 品 名 | ボルトサイズ | 質量 (g) |
六角穴 B (mm) |
ゴム径 ΦD (mm) |
ゴム高さ S (mm) |
ボルト長さ L (mm) |
ゴム色調 |
IP-BT M12 | IMPAX BOLT M12 |
M12 | 65 | 8 | 36 | 12.5 | 37 | 黒・グレー |
IP-BT M16 | IMPAX BOLT M16 |
M16 | 130 | 10 | 40 | 15 | 50 | |
IP-BT-M20 | IMPAX BOLT M20 |
M20 | 275 | 17 | 48 | 35 | 50 |
備考) ボルトの材質はSUS304です。

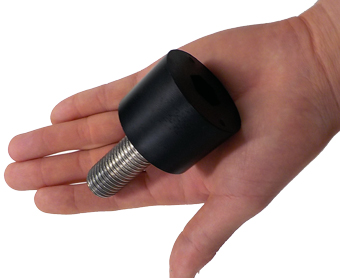

写真はIMPAX BOLT M20、ゴム色調、黒を示します。


写真はIMPAX BOLT M16、ゴム色調、グレーを示します。
用途提案

河川構造物のボルト頭部の保護として

立体駐車場などボルト頭部への衝突に対する
安全対策として

公園などボルト頭部への衝突に対する
安全対策として
