弾性スリットバー スリット式砂防堰堤の礫、流木捕捉用水平部材
スリット式砂防堰堤の礫、流木捕捉用水平部材
細粒土砂捕捉
国土交通省新技術情報提供システム
NETIS登録番号：HR-050008-V
(平成29年3月掲載終了)
鋼製チェーン式弾性型水平部材

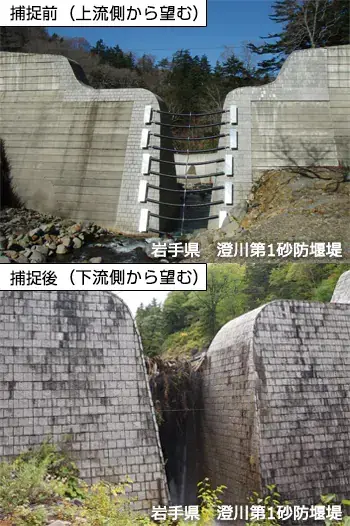

スリット式砂防堰堤の礫・流木の捕捉機能を向上させます。
スリット部分の横桟構造として、鋼製チェーンの剛性と、ゴムの弾性を複合させた、弾性型の水平部材です。
特長
- 弾性変形により衝撃力を緩和
- 耐腐食構造（ゴムで被覆した一体化構造）
- 施工・メンテナンスが容易（固定金具と弾性スリットバーを分割した構造）
- 流水の透過率低減が小さい（同強度の鋼材と比較してスリット部の開口率が大きい）
- 脱着が容易（固定金具と端部チェーンリンクにピンを挿入するだけの簡単固定）
- 非出水期に任意の横桟の着脱が可能（非出水期は土砂を捕捉せず、渓流の連続性を確保）

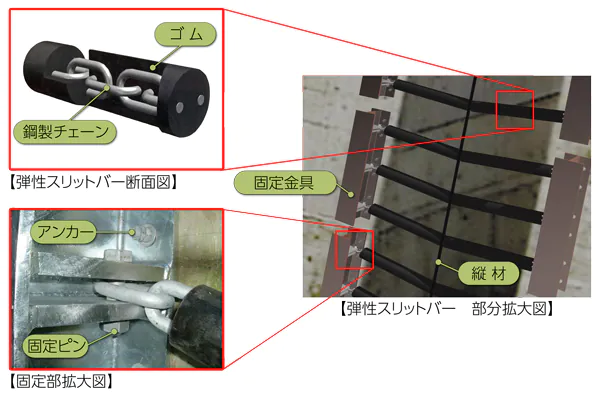

製品構造
弾性スリットバーは、鋼製チェーンのリンク間を緩めた状態で、その隙間を埋めるようにゴム内部に埋没させ被覆することにより、伸縮性を持ち耐衝撃性を備えた弾性型鋼製部材です。
規格・寸法

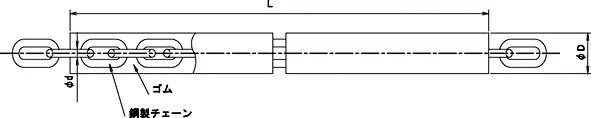

- 弾性スリットバー規格・寸法

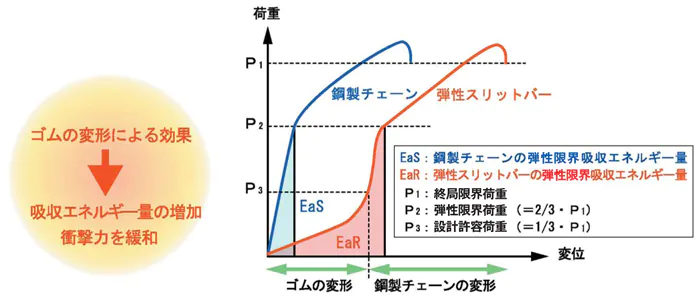

引張特性
評価試験

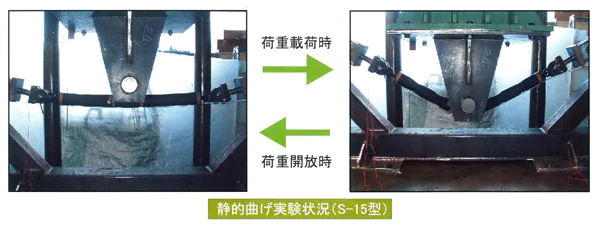

弾性スリットバーの静的曲げ実験および重錘落下実験（衝撃引張実験）を行い、土石流中の礫の衝突に対する安全性評価も行っています。
新潟県 万太郎谷第4号砂防堰堤
栃木県 入山沢第6号堰堤
