発売日:2017年1月16日
ゴムと鋼製チェーンの複合による弾性型の
コンパクト連結部材
IMPAX JOINT

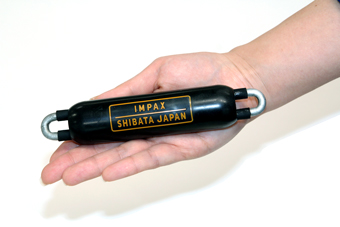

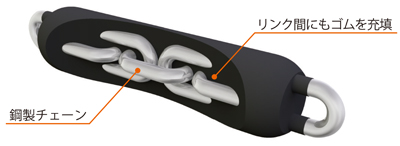

IMPAX JOINTは、衝撃力を緩和する機能を有したゴム・チェーン構造です。





特 長

リンク間のゴムにより衝撃力の
緩和効果を発揮

チェーン径の選定により
強度の選定が可能

シャックル等の連結部材で
係留索と連結可能

構 造

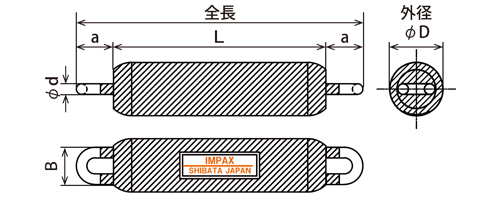

構造図(内部)

本構造の大型タイプは、「海洋の浮体構造物の係留索」、「道路橋の落橋防止装置」などに実績があります。

規 格


品 名 チェーン径
Φd
(mm)
全長
(mm)
外径
ΦD
(mm)
質量
(kg)
耐力荷重
(kN)
B
(mm)
a
(mm)
L
(mm)
インパックス ジョイント S 6 162 32 0.3 6.7 21 21 120
インパックス ジョイント M 8 216 40 0.7 11.8 28 28 160
インパックス ジョイント L 11 295 60 1.7 22.3 39 40 215

1) 耐力荷重はチェーンが切断する荷重の約1/2 です。耐力荷重を超えて使用すると、チェーンの変形等を生じ機能を発揮しません。
2) チェーンはJIS F 2106(第1種)を使用します。JIS に記載された使用荷重は耐力荷重の1/2.5 です。
3) 用途や条件、施設の重要度に応じて、耐力荷重を参考にチェーン径を選定してください。また、法令に順守するなど、適切な安全率を
      考慮してチェーン径を選定してください。
4) 形状寸法は、多少の伸縮があります。

用途提案



屋外施設の飛散防止対策用緩衝材

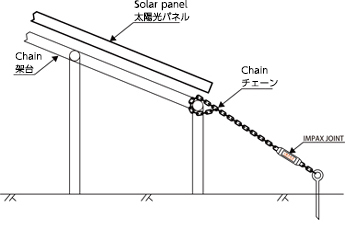

(例)ソーラーシステムの飛散防止対策用緩衝材



安全柵のチェーン破断防止対策用緩衝材

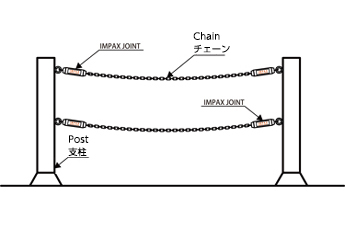

(例)海岸線に設置された安全柵の波浪によるチェーン破断防止対策用緩衝材



車両牽引時の安全索

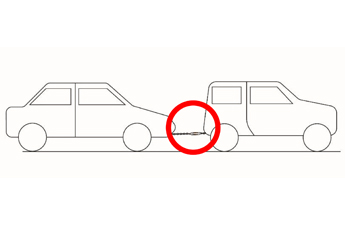

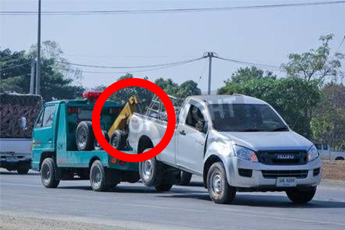

(例)車両牽引素材の破断防止



簡易建造物のアンカー固定

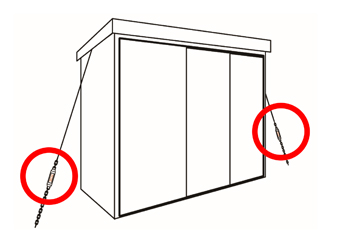

(例)簡易建造物(プレハブ)のアンカー固定時の緩衝材



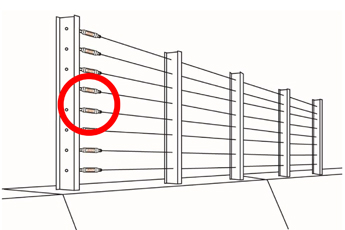

落石防護柵の衝撃緩和

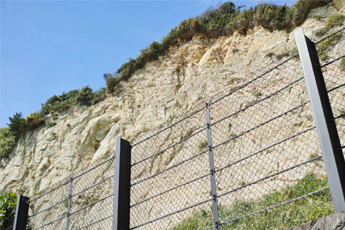

(例)落石防護柵のロープ緩衝材として

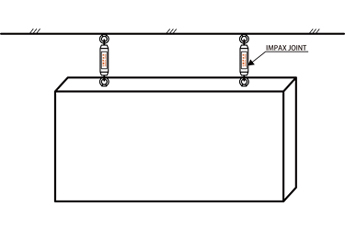

吊り看板の吊り具破断防止対策用緩衝材

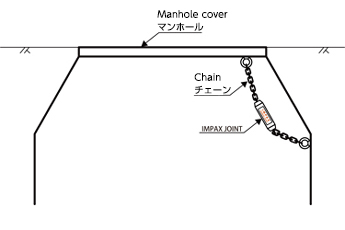

マンホールの飛散防止対策用緩衝材

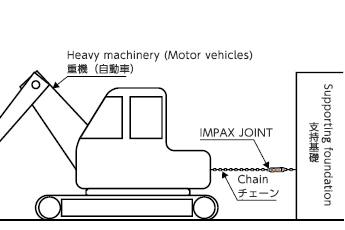

強風時の重機や自動車の固定用緩衝材
