船体取付用防舷材(MC型)
船体取付用防舷材(MC型)

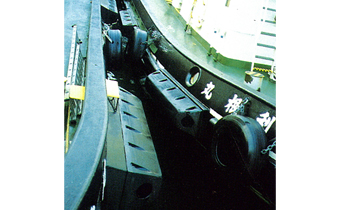

 船体取付用MC型防舷材は、タグボートの舷側など取付幅の狭い部分にも取付けが可能なように工夫された形状になっています。
サイズ表

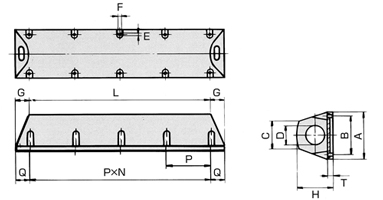

船体取付用防舷材(MC型) 寸法図
Q/(P×N) L/H 300 400 500 550 600
1,000 175/(500×2) 150/(500×2) 150/(500×2) 360/(580×1) 360/(580×1)
1.500 175/(500×3) 150/(500×3) 150/(500×3) 320/(580×2) 320/(580×2)
2,000 175/(500×4) 150/(500×4) 150/(500×4) 280/(580×3) 280/(580×3)
2,500 175/(500×5) 150/(500×5) 150/(500×5) 240/(580×4) 240/(580×4)
3,000 175/(500×6) 150/(500×6) 200/(580×5) 200/(580×5)
3,500 175/(500×7)
A 360 500 562 700 700
B 280 410 472 550 550
C 200 300 300 420 420
D 125 200 200 300 300
E×F 26×35 30×40 30×40 55×75 55×75
G 175 150 150 150 150
T 40 50 50 75 125
ボルトサイズ M22 M24 M24 M48 M48
重量表 (重量はすべて計算重量を示す 単位=kN(kgf) )
L\H 300 400 500 550 600
1,000 1.38 (141) 2.51 (256) 3.49 (356) 4.66 (476) 5.20 (531)
1,500 1.94 (198) 3.55 (362) 4.97 (507) 6.59 (672) 7.33 (748)
2,000 2.50 (255) 4.60 (469) 6.45 (658) 8.52 (869) 9.47 (966)
2,500 3.06 (312) 5.64 (575) 7.93 (809) 10.4 (1,065) 11.6 (1,183)
3,000 3.62 (369) 6.68 (682) 12.4 (1,261) 13.7 (1,401)
3,500 4.17 (425)
