潜り込み防止フェンス
ラバーフェンス
C型・FS型・FU型

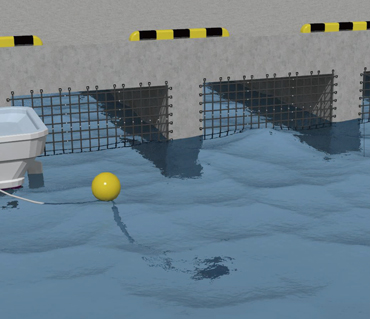

ラバーフェンスは、港湾や漁港における小型船や人、漂流物の潜り込みを防ぐためのゴム製フェンスです。
ゴム内部にチェーンを埋設した構造のC型、ゴム内部に繊維を埋設した構造のFS型、FS型を連結したFU型をラインナップしております。



特長・構造



ラバーフェンス C型

ラバーフェンスC型は、ゴムの耐久性、耐腐食性とチェーンの張力特性を組み合わせた、消波岸壁向け潜り込み防止フェンスです。
チェーンを弛ませた状態でゴムに埋設することで、緩衝効果を発揮します。

標準サイズ

高 さ(mm) ネット径(mm) 芯 材 幅及び長さ
80 60 チェーン径Φ11 削波ブロック毎に対応可能なサイズをラインナップ
100

※製作最大サイズ:2178W×1750H/1基(取付部含む)
※格子サイズ:Φ60×363W×282H(mm)/1マスなど

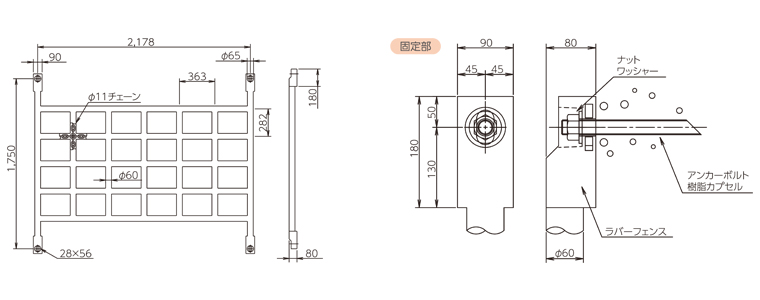

形状・寸法

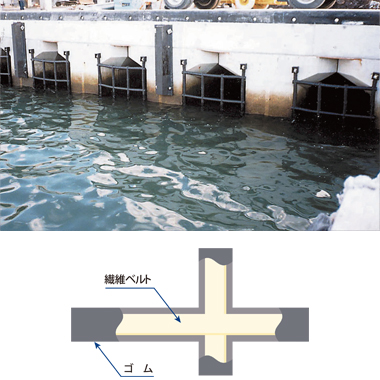

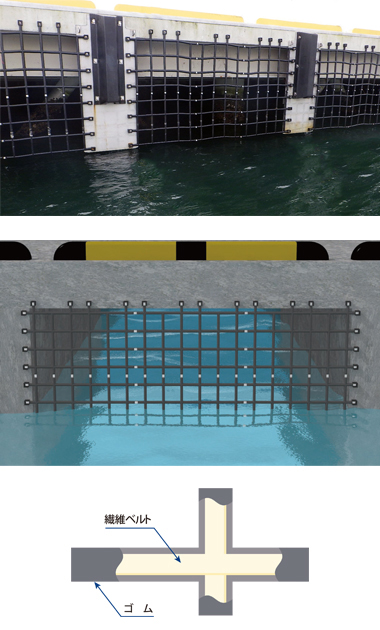

ラバーフェンス FS型

ラバーフェンスFS型は、ゴムの耐久性、耐腐食と繊維ベルトの張力特性を組み合わせた、消波岸壁向け潜り込み防止フェンスです。
ゴム内部に埋設した繊維ベルトの伸びにより、緩衝効果を発揮します。

標準サイズ

高 さ(mm) ネット径(mm) 芯 材 幅及び長さ
70 45 繊維ベルト 削波ブロック毎に対応可能なサイズをラインナップ

※製作最大サイズ:2100W×1500H/1基(取付部含む)
※格子サイズ:Φ45×300W×300H(mm)/1マスなど

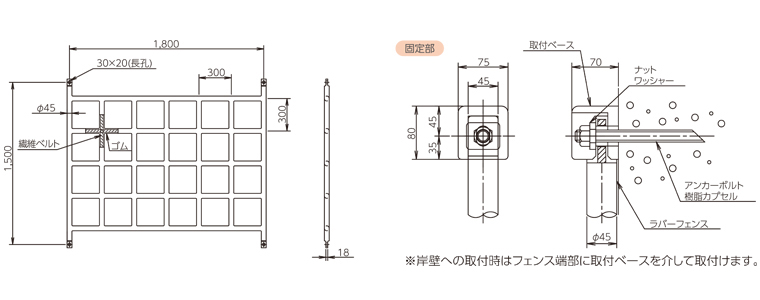

形状・寸法



ラバーフェンス FU型

ラバーフェンスFU型は、FS型の構造をそのままに、FS型同士を連結構造とした事で、浅橋式岸壁の浅橋下やドルフィン等の広範囲の潜り込み防止に対応可能です。

標準サイズ

高 さ(mm) ネット径(mm) 芯 材 幅及び長さ
70 45 繊維ベルト 浅橋式か岸壁やドルフィン等下部への広範囲に対応可能

※製作最大サイズ:1800W×1500H/1基(取付部含む)
※格子サイズ:Φ45×300W×300H(mm)/1マスなど

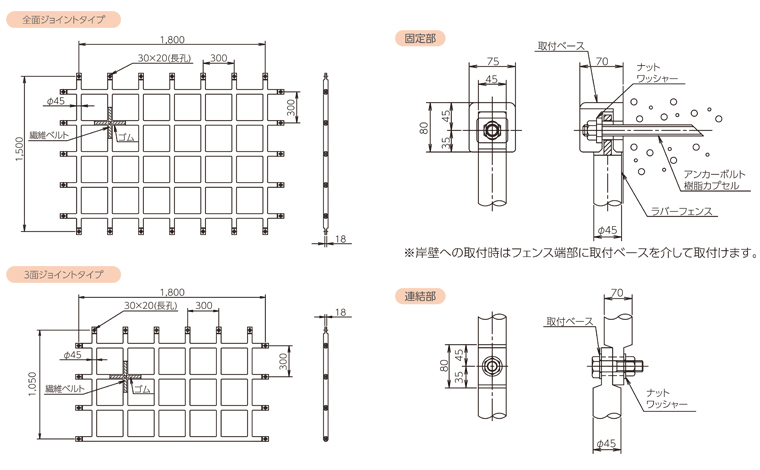

形状・寸法
