32.5゜テーパー付防舷材

漁船が防舷材に乗り上げて、漁船及び防舷材の破損を防ぐために、防舷材の端部角度を緩やか(32.5°)にした構造です。

岸壁用防舷材設置環境の確認事項

船舶の動揺により岸壁角部と船舶が接触する可能性があります。防舷材取付上部位置は、上部工天端付近から設置してください。

岸壁用防舷材設置環境の確認事項

船舶が防舷材上部に乗り上げたり、下部に潜り込む事で、防舷材が損傷する危険性がありますので、干満差や積載量の増減などによる船舶位置の変化を考慮し、船舶が防舷材に必ず接触する位置に設置してください。
船体側に突起物などがある場合、局所的な接触により十分に緩衝機能が発揮出来ずに損傷する場合があります。
取付金具が岸壁端部と近い場合、コンクリートが欠けるため、必要なコンクリート強度が確保できる位置に取付てください。

標準サイズ及び性能

標準サイズ(mm)				性能(1mあたり)
高　さ (H)	上部幅 (A)	下部幅 (B)	長　さ (L)	変位量 (%)	反　力 (kN)	吸収エネルギー (kN・m)
150	98	300	3,000まで100単位	45	123	5.87
200	130	400	3,000まで100単位	45	168	10.6
250	162	500	3,000まで100単位	45	216	16.9
300	195	600	3,000まで100単位	45	266	24.8

1J=1N・m

性能公差　吸収エネルギー： 10%以上

※長さは御相談下さい。

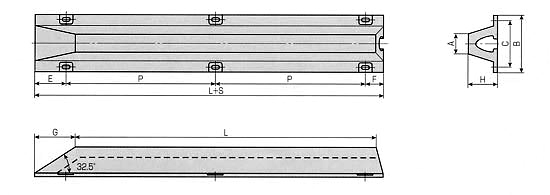

32.5゜テーパー付防舷材（SV型）

形状・寸法

※長さは100mm単位とする。

H	A	B	C	G	L=1,000			L=1,500			L=2,000			L=2,500			L=3,000			S	ボルトサイズ	加算テーパー質　量(kg)
H	A	B	C	G	E	P	F	E	P	F	E	P	F	E	P	F	E	P	F	S	ボルトサイズ	加算テーパー質　量(kg)
150	98	300	240	204	121	500	121	121	750	121	116	670	116	111	840	111	121	750	121	242	M22	4.4
200	130	400	320	276	133	530	133	123	790	123	128	690	128	123	860	123	123	770	123	326	M24	10.5
250	162	500	400	355	139	570	139	139	820	139	129	720	129	139	880	139	129	790	129	418	M24	17.9
300	195	600	480	425	150	600	150	150	850	150	155	730	155	150	900	150	150	800	150	500	M30	32.8

（注）32.5゜テーパー付製品質量は、標準テーパー製品質量に上記のテーパー質量を加算する。

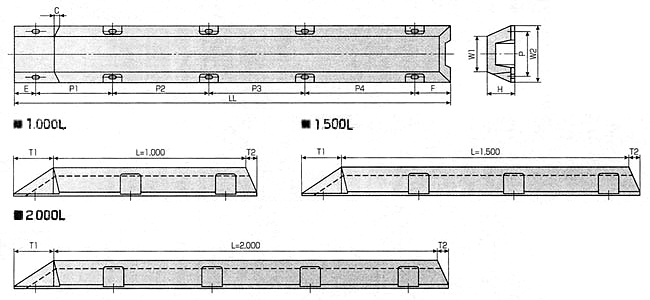

32.5゜テーパー付防舷材（SWF型）

形状・寸法

※長さは100mm単位とする。

H	W1	W2	C	T1	T2	L=1,000				L=1,500					L=2,000						ボルトサイズ	加算テーパー質　量(kg)
						LL=L+T1+T2				LL=L+T1+T2					LL=L+T1+T2
						E	P1	P2	F	E	P1	P2	P3	F	E	P1	P2	P3	P4	F
130	200	300	20	204	50	104	500	500	150	104	500	500	500	150	104	500	500	500	500	150	M20	3.2
200	230	350	30	204	60	104	500	500	160	104	500	500	500	160	104	400	500	500	570	190	M22	3.5
150	310	460	45	275	80	175	500	500	180	175	500	500	500	180	175	500	500	500	520	160	M24	8.2
250	390	580	55	350	100	150	550	550	200	150	500	500	600	200	150	500	500	550	550	200	M24	15.2

（注）32.5゜テーパー付製品質量は、標準テーパー製品質量に上記のテーパー質量を加算する。
