スクリーン型流木捕捉工

流木スクリーン

    (一財)砂防・地すべり技術センター シバタ工業株式会社 共同開発

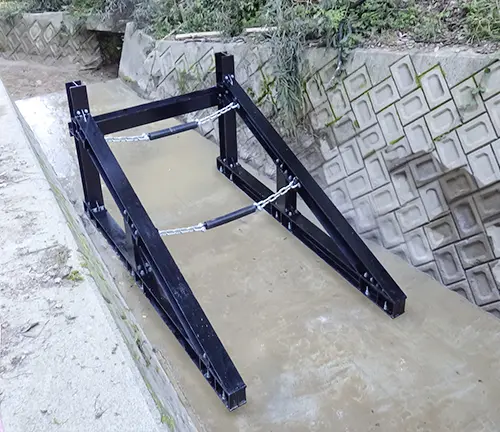

    流木スクリーンは、掃流区間もしくは石流区間でも本堤下流側の前庭保護工に適用できる流木捕捉工です。



    縦断方向に長い断面構造は、流木捕捉時の外力に対して、転倒に安定した構造で捕捉面積が広く、かつ捕捉面が傾斜構造となっているため、流水と流木を分離しやすく、効率的に流木を捕捉します。

    構造・規格

    構造
    流木捕捉高さ
    (H)
    2m 3m 4m
    長さ
    (L)
    3.9m 6.55m 6.55m
    鋼材規格 H型鋼製フレーム H型鋼製フレーム H型鋼製フレーム
    接続ボルト M20 M24 M24
    アンカーボルト M20 M24 M24
    横桟

    鋼製チェーン チェーン径Φ19mm
    弾性チェーン チェーン径Φ19mm、ゴム径Φ100mm

    弾性チェーンは、設計条件に応じて1列あたり、1本または2本使用します。

    弾性チェーン

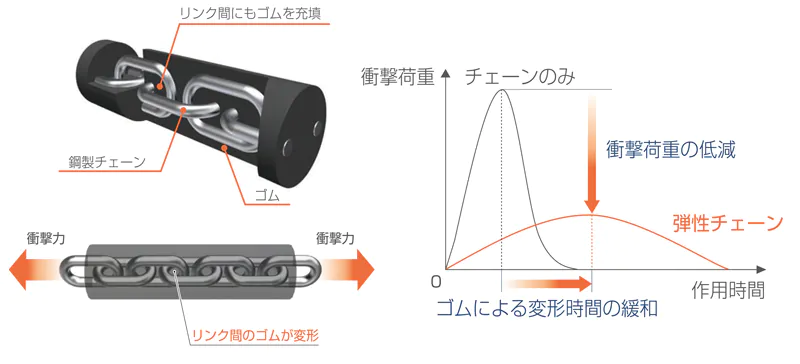

    弾性チェーンは、ゴムと鋼製チェーンで構成され、ゴム内部に埋説された鋼製チェーンは隙間をあけて配列し、その隙間(リンク間)にもゴムを充填することにより、張力作用時に衝撃力の緩和効果とエネルギー吸収効果を発揮します。



    特 長


    • 既設堰堤に改築不要で流木捕捉工が設置可能
      ・前庭保護工の水叩き部の下流側に設置することで、流木捕捉機能を追加できます。

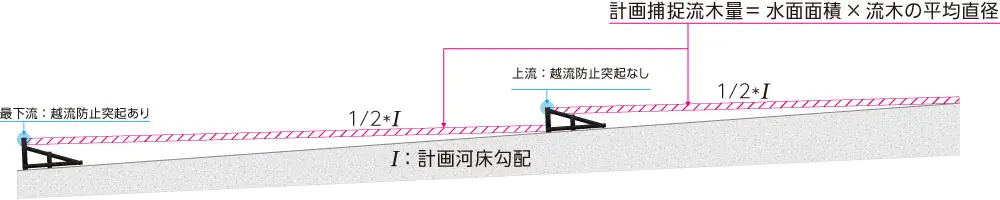

      ・流木捕捉工設置による水通し断面の確保(越流推進を考慮した譲岸の嵩上げ)のみで流木捕捉機能を追加できます。
      ・流木捕捉工を設置する構造であるため、副堤(垂直壁)の補強が不要です。
    • 安定した流木捕捉性

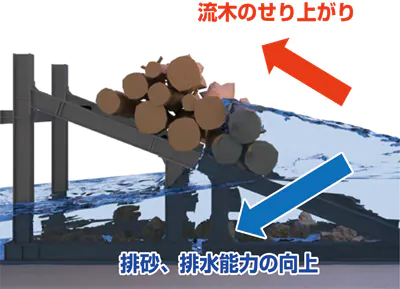

      ・捕捉面積が広く、かつ傾斜構造であるため初期に捕捉した流木は上方へ移動し、無害な砂粒土砂や水は下方から流下しやすい構造であるため、流木を効率的に捕捉しやすい構造です。
    • 優れた施工性
      ・前庭保護工の水叩き部にアンカーボルトで固定する構造のため基礎コンクリートへの埋め込みが不要です。
      ・堰堤の補強が不要であるため、工期短縮、工程低減が可能です。
      ・部材単体が比較的軽量であるため、大型重機や大規模な仮設が不要です。
    • 維持管理の容易性
      ・弾性チェーン部の取り外しが容易であるため、除木が容易です。
      ・万一損傷した場合は部材の交換が可能です。
    • 現場の状況に応じた柔軟な対応が可能
      ・袖部直下に設置することにより、袖部を越流した流木も捕捉可能です。

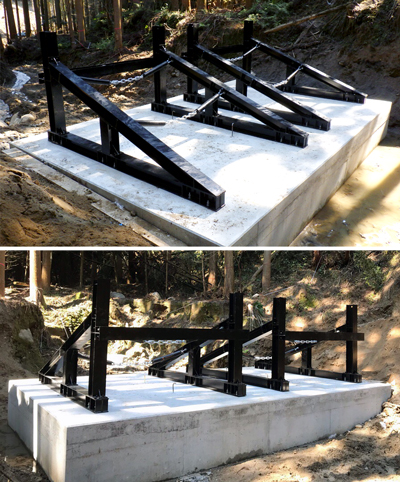

      ・独立基礎と組み合わせることにより、堰堤のない渓流や中下流域の河川でも流木捕捉が可能です。

    水路実験

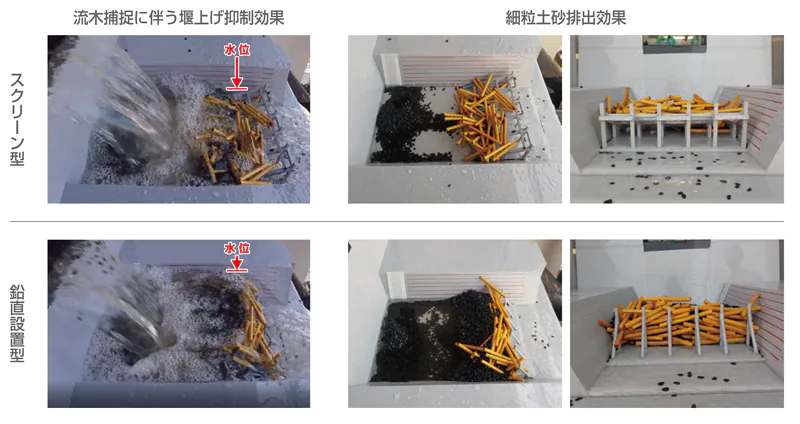

    50分の1縮尺にて作成した水路模型にて、流木と土砂の捕捉実験を行い、1.流木捕捉効果、2.流木捕捉に伴う堰上げ抑制効果、3.土砂排出効果が期待できることを確認しました。



    論文ダウンロード

    論文名 主 催 講演名・雑誌名 発 表・発刊日 詳 細
    不透過型砂防堰堤の前庭保護⼯を利⽤した
    スクリーン型流木捕捉工の提案
    (社)砂防学会 平成30年度
    砂防学会研究発表会概要集
    平成30年5月 PDF
