長寿命化に貢献する弾性保護材

HYBRID ラバースチール



    コンクリート等各種構造物の長寿命化&ライフサイクルコストの低減に貢献!



    ゴムと鋼板の複合による画期的な保護材!!



    砂防堰堤や魚道、橋脚など河川内に設けられているコンクリート構造物は、流下する土砂や、礫の衝突により、表面が摩耗や損傷を受け、構造物本体の破壊を招くおそれがあることから、耐久性に優れた保護材が望まれています。



    ラバースチールは、ゴムの弾性と鉄の剛性とを組み合わせた耐久性に優れた保護材で、コンクリートをはじめとする各種構造物の保護材として、採用いただいております。



    ラバースチールは、(一財)砂防・地すべり技術センターと共同で開発したものです。

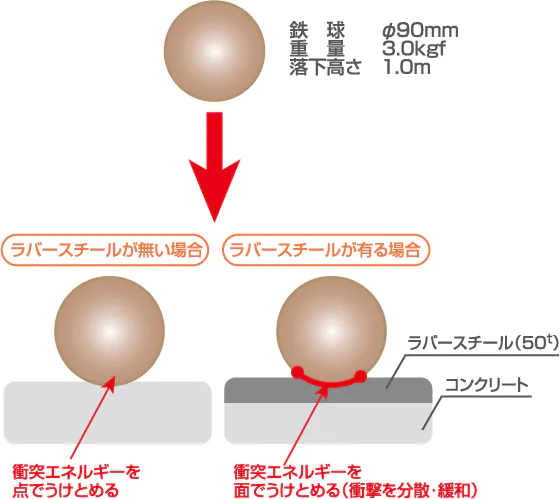

    衝撃力の分散、緩和効果

    ゴムと鋼板の一体成型構造で、衝撃力の分散・緩和効果を発揮します。

    礫径や流速等の使用条件に適した規格サイズ(本体厚さ)を選定します。

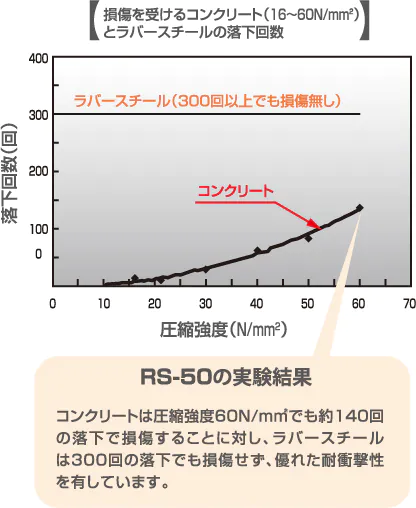

    ■耐衝撃性能

    優れた耐久性

    ■耐腐食性・耐酸性・耐摩耗性

    ラバースチールに埋設した鋼板はゴムで完全に被覆され、空気・水等の腐食要因から遮断された構造であるため、ラバースチールは耐腐食耐酸性構造です。

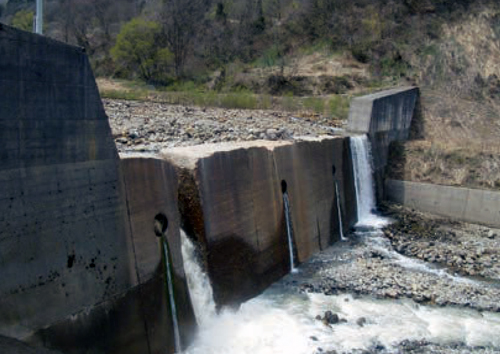

    ラバースチール設置なし
    (経過年数10年※コンクリートにて天端補修後最大約10mの摩耗)
    (位置:右記砂防堰提の下流)

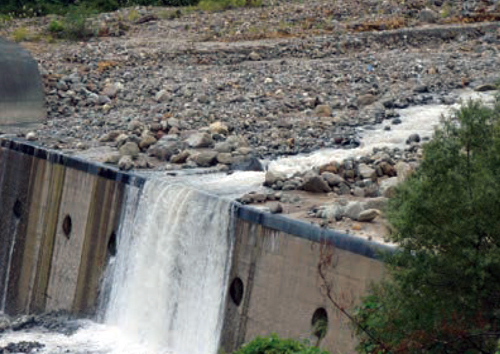

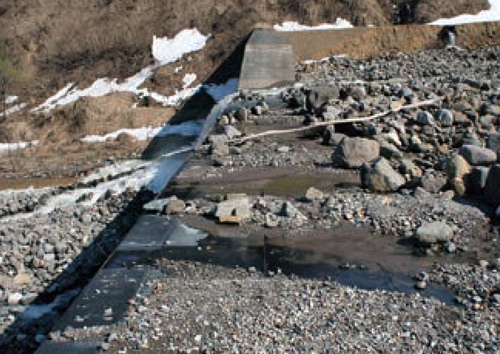

    ラバースチール設置あり(経過年数18年)
    (位置:左記砂防堰提の上流)
    下流のコンクリート製砂防堰提が、10年最大約10mの摩耗を受ける環境下でもラバースチールは健全に機能しています。

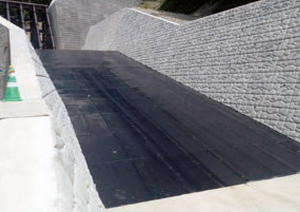

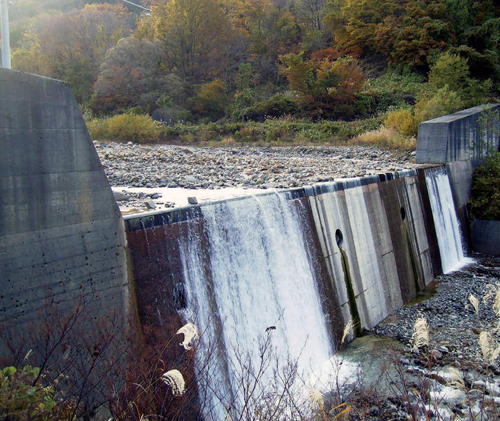

    ラバースチール設置状況
    (平均摩耗速度0.26mm/年、経過年数18年時)

    摩耗量測定結果
    (施工後18年経過時)

      摩耗量
    (mm)
    年間摩耗速度
    (mm/年)
    最大 平均 平均
    ラバースチール 8.0 4.7 0.26

    河川:長野県姫川水系浦川

    環境と景観に配慮

    長寿命化により、工事回数およびコンクリートの使用量を削減し、CO2の排出量を低減できます



    景観に合わせて色の選定ができます。


    ライトグレー
    (マンセル値N5.5相当)


    ダークグレー
    (マンセル値N4相当)





    ※モニター環境により、実物の色と多少異なる場合があります。

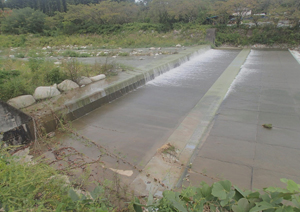

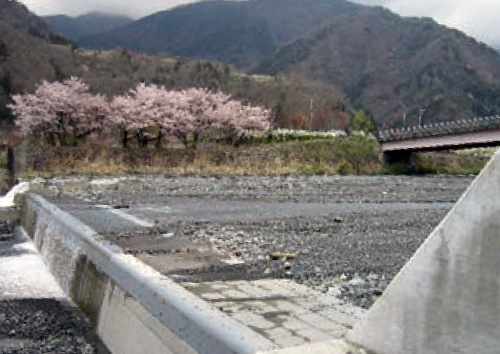

    山梨県 御勅使川(床固工)/ライトグレー

    構造と規格

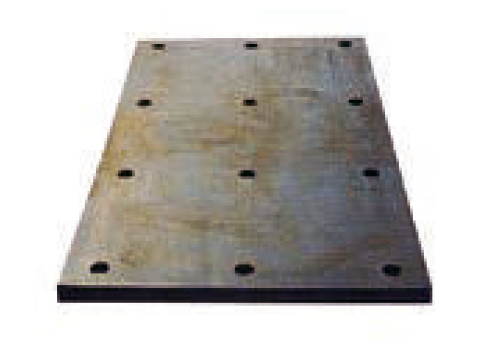

    <平面タイプ>
    (RSーF50タイプ)

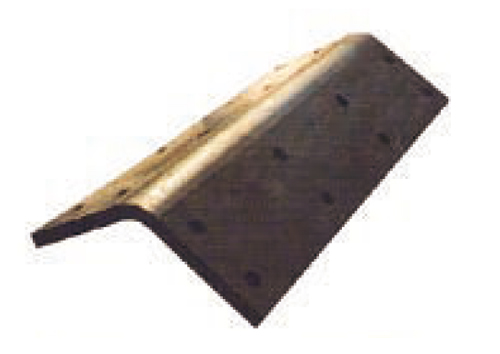

    <曲面タイプ>
    (RSーC50タイプ)

    名 称 規 格(mm) 重 量
    kgf(kN)
    材 質
    タイプ 本体
    厚さ
    埋設鋼板
    厚さ
    長さ
    ラバースチール
    平面タイプ
    (RS-F)
    RS-F30 30 6 1000
    (最大)
    2000
    (最大)
    150(1.47) ライトグレー
    ダークグレー
    ゴム
    SS400
    RS-F50 50 6 200(1.96)
    RS-F50(H)
    ラバースチール
    曲面タイプ
    (RSーC)
    RS-C30 30 6 500+500
    (曲率0.0~1.0)
    2000
    (最大)
    150(1.47)
    RS-C50 50 6 200(1.96)
    RS-C50(H)

    ※ タイプの(H)は、高面圧タイプを示します。(黒のみ)

    ※ 上記以外の仕様も製作可能です。弊社担当者までご相談ください。



    ラバースチールの現地加工について
     既設構造物にラバースチールを設置する場合など、現地で寸法調整(現地加工)したいご要望がございましたら、製作前に弊社担当者までご相談ください。

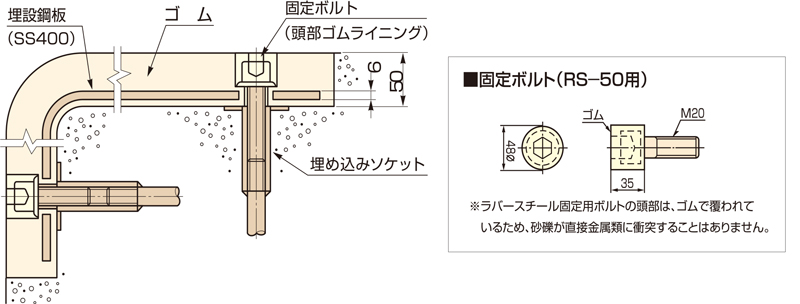

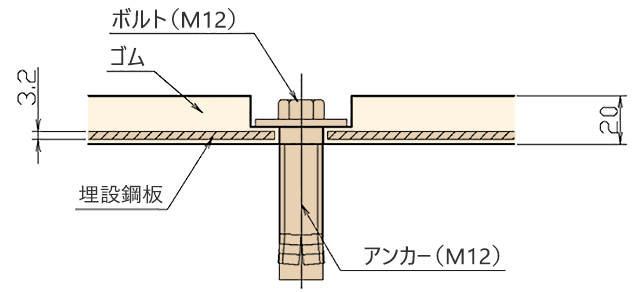

    断面構造

    用 途

    ラバースチールは、砂防堰堤の水通し天端や取水堰堤等のエプロン部、橋脚下部工等コンクリートをはじめとする各種構造物の保護材として適用できます。

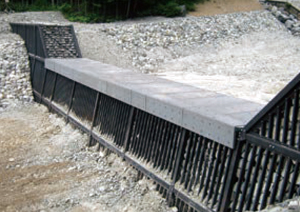

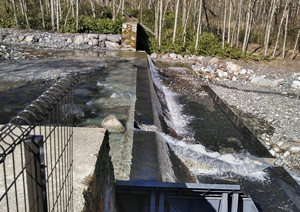

    中部地方整備局多治見砂防国道事務所
    越百川第3号砂防堰堤(長野県)

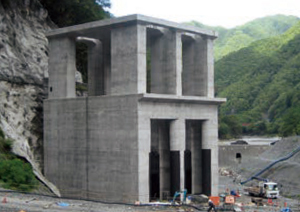

    北陸地方整備局松本砂防事務所
    波田黒川第3砂防堰堤(長野県)

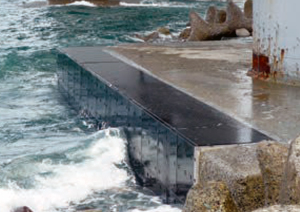

    東日本高速道路株式会社 新潟支社
    信越工事事務所 親不知海岸高架橋(新潟県)

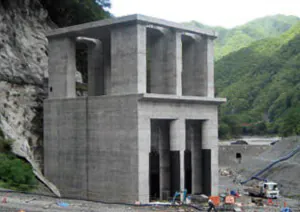

    中部地方整備局天竜川ダム統合管理事務所
    小渋ダムバイパストンネル(長野県)

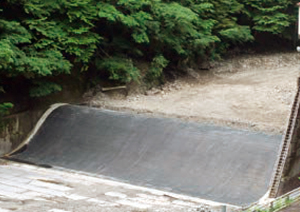

    北陸地方整備局松本砂防事務所
    産屋沢流路工(長野県)


    北陸地方整備局松本砂防事務所
    八衛門沢床固エ(長野県)

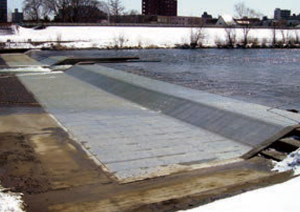

    北海道開発局札幌開発建設部札幌河川事務所
    豊平川5号床止護床エ(北海道)

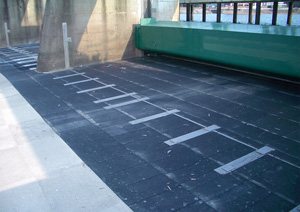

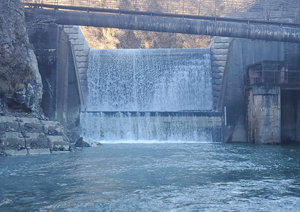

    近畿地方整備局紀ノ川ダム統合管理事務所
    川原樋川取水堰(奈良県)





    論文ダウンロード

    論文名 主 催 講演名・雑誌名 発表・発刊日 詳 細
    ラバースチールの点検手法と機能評価方法の検討 (社)砂防学会 平成28年度
    砂防学会研究発表会概要集
    平成28年5月

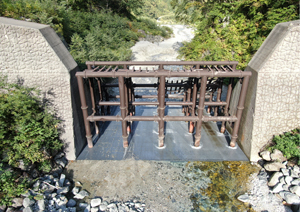

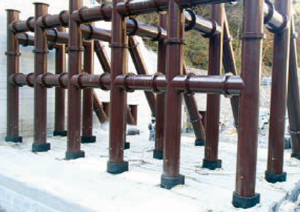

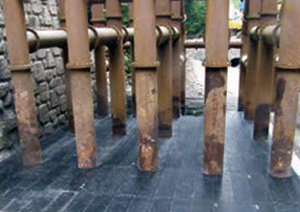

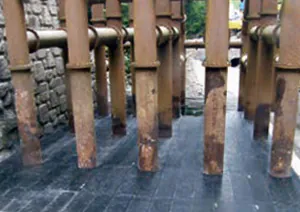

    ラバースチールによる鋼製透過型砂防堰堤底版
    コンクリートの補修事例について
    (社)砂防学会 平成27年度
    砂防学会研究発表会概要集
    平成27年5月

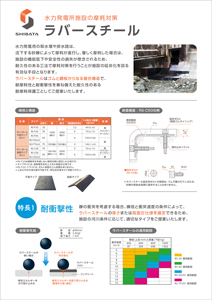

    カタログダウンロード

    ラバースチール

    全ページをダウンロード

    (PDF/2.0MB)
