補強繊維入り高強度シートとネット固定で耐久性を高めた工法

シートネット工法

台風等による屋根破損に対応する応急防水シート工法です。

耐久性に優れた防水シートとネットを組み合わせ、シンプルな固定方法を用いることで、より簡単に応急対応が可能です。

特長

■シートネット工法は、屋根に広げた耐久性の高い防水シートを大型のネットで固定する工法です。

■防水シートに、ブルーシートより耐久性が高い補強繊維入り塩化ビニルを採用することで、シートの取替や手直しの頻度を低減することができます。

■ 防水シートは、ネットで面的に固定することで、屋根に土のうを設置する部分的な 固定より風圧に対して安定した固定が得られます。

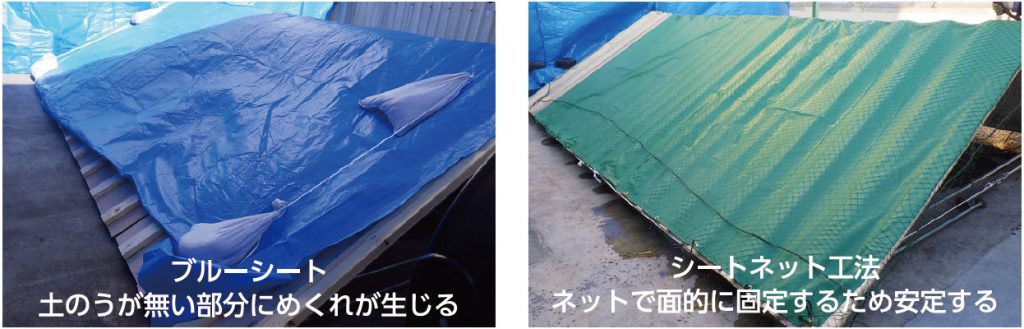

モデル実験による検証

・日本瓦の凹凸を簡易的に再現した屋根表面に、 ブルーシートとシートネット工法を敷設
・ホースで局所的な風圧を作用させ、シートのめくれ状況を確認

物性

【防水シート】

項目 規格
引張強度(N/3cm) 1000以上
620以上
伸び率(%) 20以上
14以上
引裂強度(N) 57以上
41以上

【ネット】

項目 規格
引張強度(N/節) 730以上

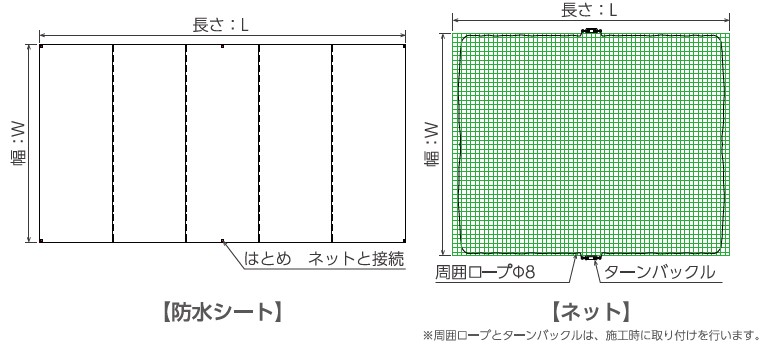

形状・寸法

名称
Mサイズ Lサイズ 材質
①防水シート 5.0mW×5.55mL×0.5mmt 6.0mW×9.23mL×0.5mmt 塩化ビニル
②ネット ネット 6.0mW×6.0mL 7.0mW×10.0mL ポリエチレン
結束バンド 4.6mm×202mL 66ナイロン
結束ベルト 25.5mm×400mmL ナイロン
③周囲ロープセット 周囲ロープ 25m 35m ビニロン
ターンバックル 呼び16 SS400相当

※①②③は、セット販売と個別販売が可能です。

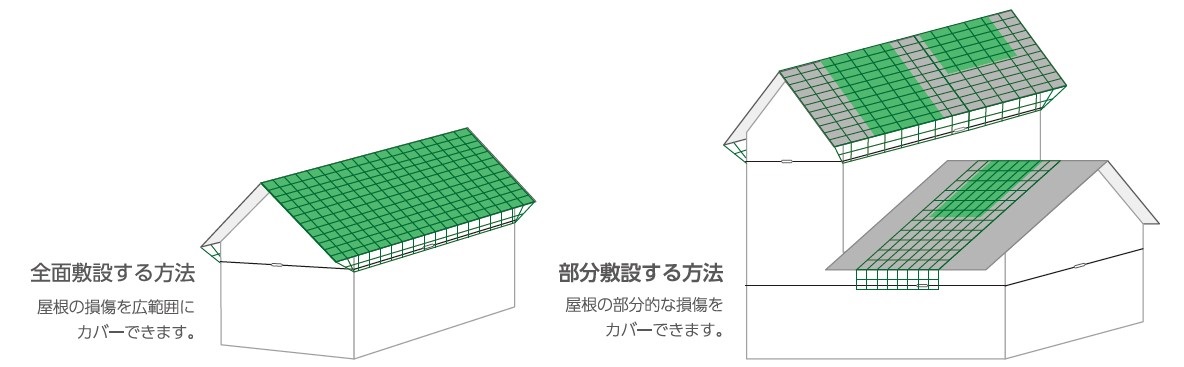

施工パターン

シートネット工法は、屋根形状や損傷に応じた施工が可能です。

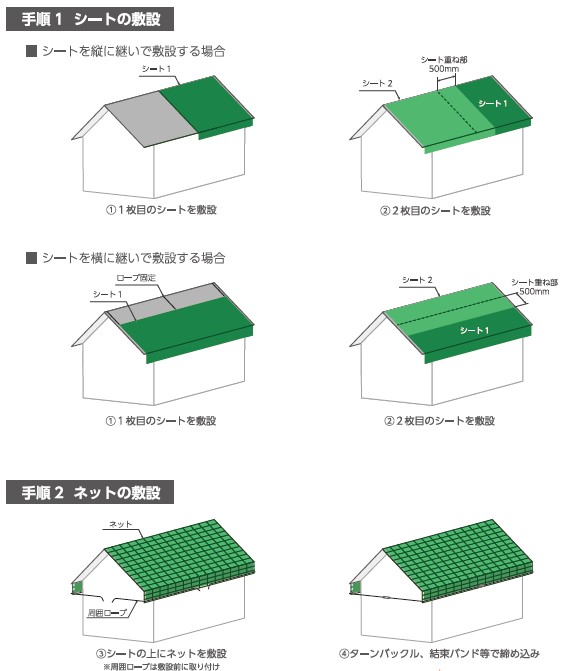

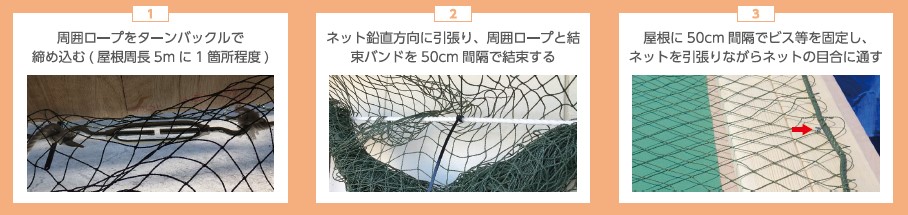

施工手順
