移動式簡易防舷物

MF型 防舷物

    特殊舶船等の接岸・係留には、その船型の特殊性から、大型の特別な防舷物が使用されています。



    大型の防舷物は特定の施設に配備されているので、他の施設への移動には多大な労力を必要とします。

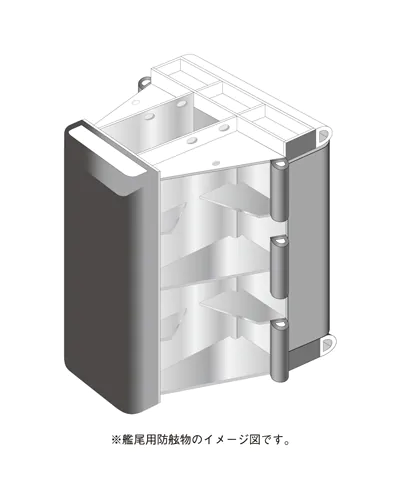

    シバタの移動式簡易防舷物 MF型(Movable Fender)は、コンパクトに設計されており、
    特殊舶船等の防舷物として使用できるだけでなく、容易に運搬することが可能です。

    特 長

    • 運搬が容易

      運搬車両により、容易に運搬(移動)が可能です。
      また、クレーン等にて設置・撤収が容易に行えます。
      (艦首用、艦尾用 1セット:約3t)

    • 接岸・係留に対応

      接岸時のエネルギーを緩衝部にて吸収します。
      防舷物の突出高さを確保することで、係留時の施設への衝突を回避します。

    • 水面の上下動に追随

      防舷物とフロートの組み合わせにより、海水面の干満による上下動に追随します。

    • 容易な視認性

      水面上にフロートが突出することで位置確認が容易にできます。

    防舷物本体の仕様・性能

    型 式

    MF-B型

    (艦首用)

    MF-S型

    (艦尾用)

    H(mm) 1,200 1,600
    W1(mm) 1,300 1,000
    W2(mm) 1,500 1,200
    L(mm) 1,500 1,500
    質 量(kg) 約1,353 約1,477
    変位量(%) 45.0 45.0
    吸収エネルギー(kN/m) 102 102
    反 力(kN) 770 770

    【性能公差】  反 力 : ±10%以下

    付属品一覧(MF-B型、MF-S型 共通)

     No. 品 名 型 番・サイズ 材 質

    数 量

    1 フロート

    CT-45K-8

    Ф450×1,860L)

    ABS樹脂 1
    2

    ナイロンロープ

    (ラ二ヤードロープФ8含む)

    Ф16 ナイロン 2
    3 トライアングル環 Ф16×(100W) SUS304 2
    4 シャックル固定ロープ Ф10 ナイロン 2
    5 シャックル SB16 SUS304 2
    6 シャックル BB20 SUS304 6
    7

    ワイヤーロープ

    (フロート吊り用)

    Ф16×450L SUS304 2
    8 Ф16×700L SUS304 2
    9 Ф16×1,200L SUS304 2
    10 Ф16×1,550L SUS304 2
    11

    ワイヤーロープ

    (移動式防舷物吊上げ用)

    Ф16×10,000L SUS304 2
    12 ビニロンロープ Ф20×20,000L ビニロン 2
    13

    ナイロンロープ

    (フロート吊上げ用)

    Ф12×9,000L ナイロン 2

    割りピン

    (No.5シャックルピン固定用)

    Ф4×50L SUS304 25

    割りピン

    (No.6シャックルピン固定用)

    Ф5×50L SUS304 25

    ※No.1、2、3、4、5、13は、組み立てた状態とする。

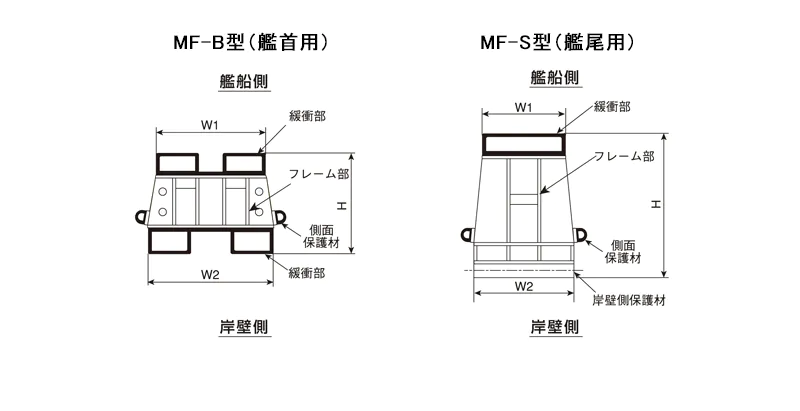

    構 造

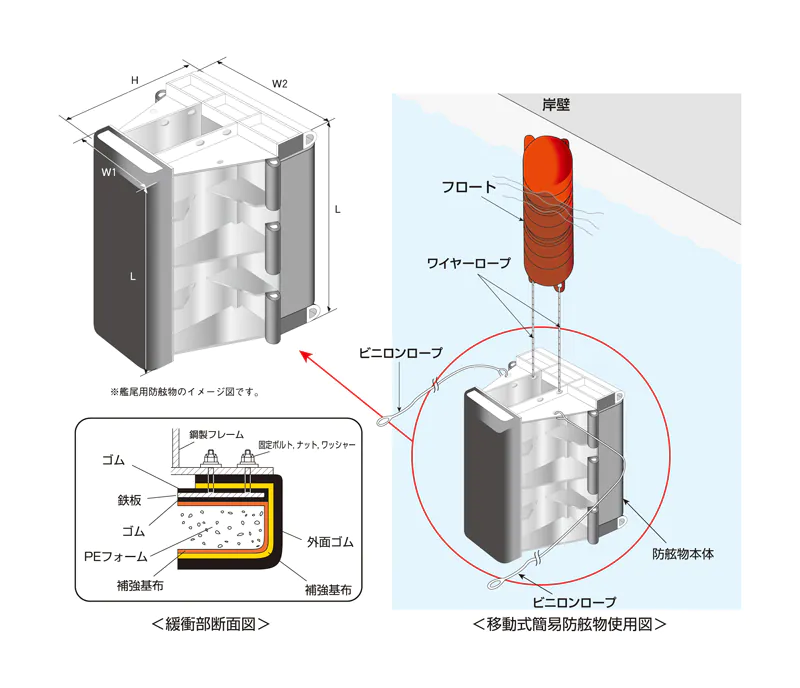

    MF型 防舷物 構造

    MF型 防舷物 構造
