低コストならではの機動性

クロスエスコン(一般タイプ)

    特 長

    • 非常に軽量、低コストで多用途に活躍
    • 一回の使用を目的として作られたコンテナで、大型時の輸送用として最適です。
    • 素材に強力合成樹脂織物を使用しているため、非常に軽量で取り扱いも容易です。
    • イニシャルコストが低く、回収の手間もありません。
    • 輸送条件によっては複数回の使用も可能で、貯蔵容器としても利用できます。

    構 造

    クロスエスコンにはクロススタンダードとクロスシングルの2種類があります。
    また、重量に応じてつりベルトの本数、つり部形式の違いから基本的に3タイプに分かれています。
    更に、素材や用途、作業体制などを考慮し、各ケースに応じたきめ細かなオーダー設計を承ります。
    クロスコンテナの主材料は、ポリプロピレン、ポリエチレンを使用しています。

    つり部型式

    C 型 T 型 H 型
    ベルトつり ベルト、ロープつり 頂部ロープつり
    (キンチャクつり)

    注入口・排出口型式

    1 型 2 型 3 型 4 型 5 型 6 型
    注入口全開

    排 出 口 無
    注入口全開

    排 出 口 付
    注 入 口 付

    排 出 口 付
    注 入 口 付

    排 出 口 無
    注 入 口 付

    排出口全開
    注入口全開

    排出口全開

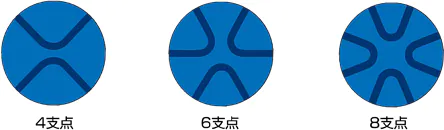

    つり点数

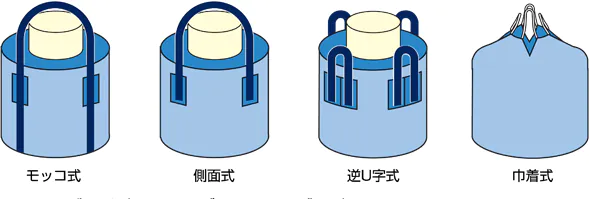

    つり方式

    主材料データ

    項  目 本体用基布 備  考
    原反材質 ポリプロピレン
    構 成 糸
    dtex (D)
    1,670
    (1,500)
    引張強さ
    N/50mm(kgf/50mm)
    タテ 1,860以上(190以上) 島津オートグラフ
    ヨコ 1,560以上(160以上)
    伸  び
    (%)
    タテ 35以下 島津オートグラフ
    ヨコ 25以下
    耐もみ性 異 常 な し 9.8N(1kg)×200回
    耐 寒 性 異 常 な し -25℃×1時間
    耐 熱 性 異 常 な し 70℃×1時間
    耐 候 性 異 常 な し 200時間 サンシャインカーボンアーク灯法
    耐 水 性 異 常 な し 水中×25時間
    ※生反 ラミ加工 ラミなし 内袋(ポリエチレン)付 マーク付

    つりベルト引張強さ

      ポリプロピレン
    70W 17640N(1800kgf)以上
    100W 24500N(2500kgf)以上

    つりロープ引張強さ(マルチタイプ)

      ポリプロピレン
    12φ 16268N(1660kgf)以上
    14φ 21658N(2210kgf)以上
    16φ 27734N(2830kgf)以上
    18φ 34496N(3520kgf)以上
    ※仕様は、改良のため予告無く変更することがあります。
