干満差に追従し、衝撃荷重を緩和

回転機能付き緩衝システム
係留緩衝ローラー
係留設備

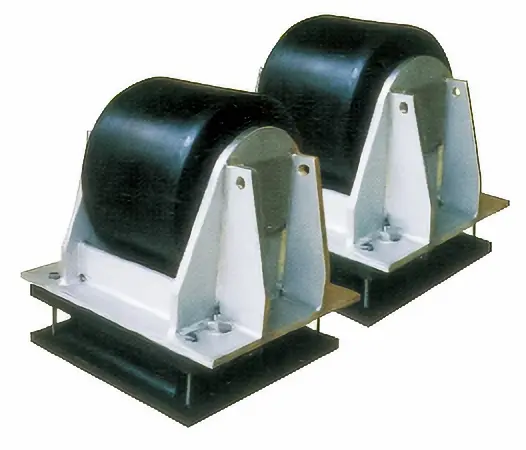

【干満差に追従し、衝撃荷重を緩和】クッションローラー(FRR型)は、回転機能付き緩衝システムです。 杭固定(係留)式浮桟橋や浮体構造物において干満差に対する回転機能と、浮体と固定杭との衝突による衝撃荷重を緩和する機能を備えています。干満差に追従するため、常時、海面との差が一定で海上作業効率・安全確保の役割も担います。

特長

  • 回転機能による追従
  • ローラーの変位量が少ない
  • 衝撃荷重の緩和と騒音防止
  • 低外力時の動揺の低減
  • 寸法調整が可能

設置環境の確認事項

  • 係留杭とローラー部が接する箇所にカキ等の海洋生物が付着している場合は、除去してください。
  • 本製品には施工性を考慮して「与圧ボルト」が取り付けられており、予め10mm 程度圧縮した状態になっております。製品設置後は必ず与圧ボルトを取り外してください。製品を長期保管する場合は、与圧ボルトを取り外して保管して下さい。
  • 浮体側の取付ボルトは、浮体部からの突出長さを55mm 以下としてください。

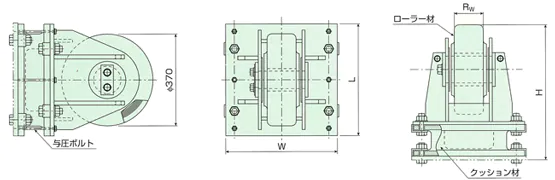

寸法一覧表

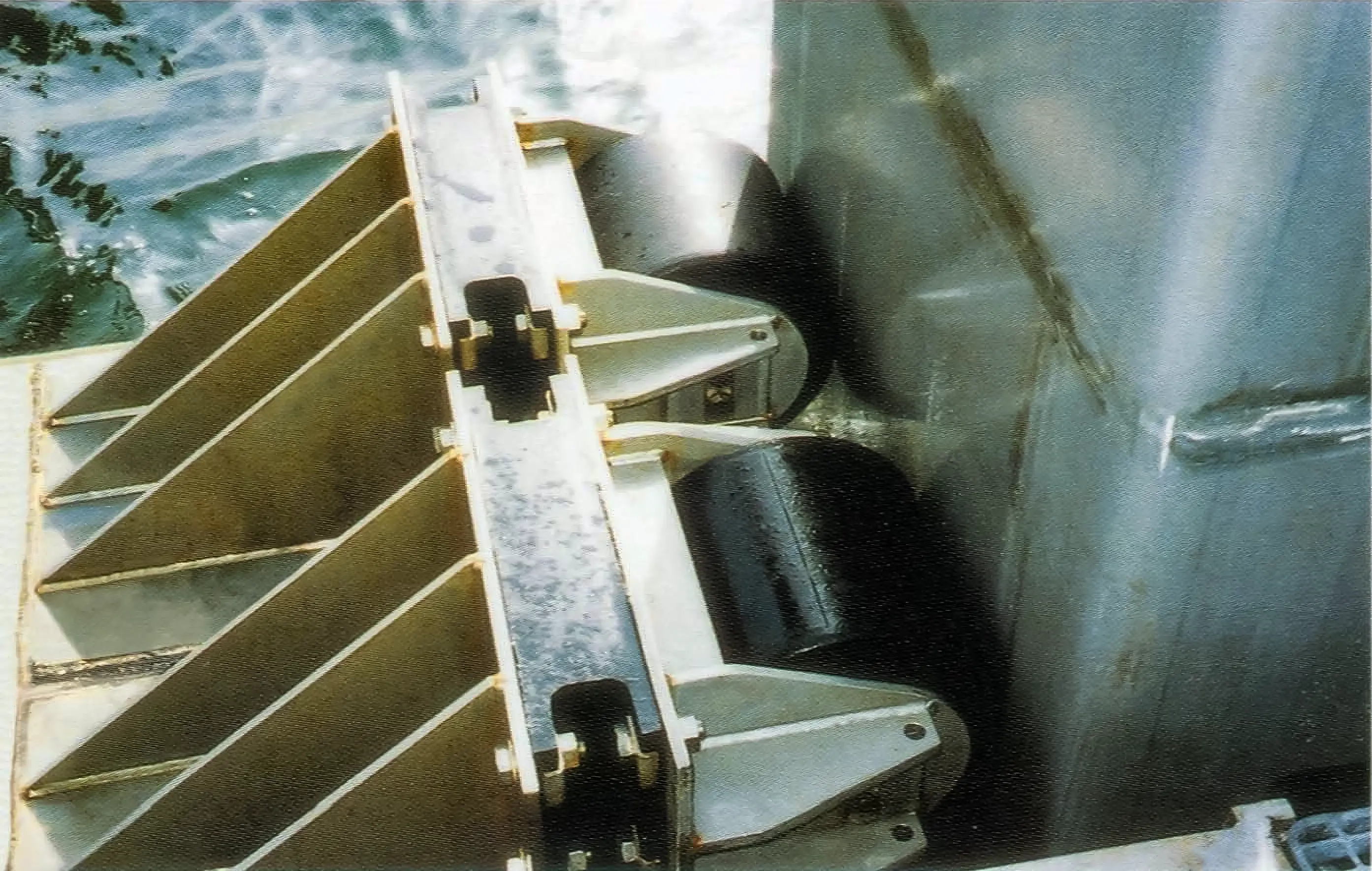

設置例

FRR-SA型+FRR-MA型

FRR-LA型+FRR-3LA型
