高強度繊維補強ゴムシート

耐爆シート

    耐爆シートは、火薬庫の耐爆性・防水性を強化する高強度繊維補強ゴムシートです。

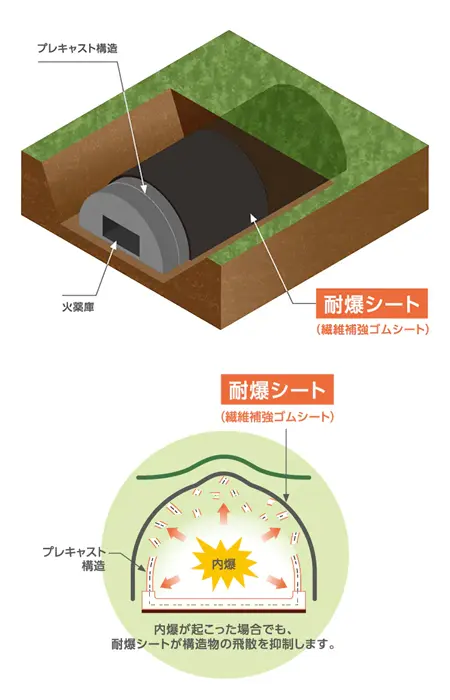

    図解:プレキャスト構造の火薬庫で内爆が起こった場合でも、耐爆シート(繊維補強ゴムシート)が構造物の飛散を抑制します。

    火薬庫本体に敷設して覆土することで、内部爆発が起こった場合でも耐爆シートが構造物の破片などの飛散を抑制します。また飛散抑制だけでなく、防水にも効果を発揮します。

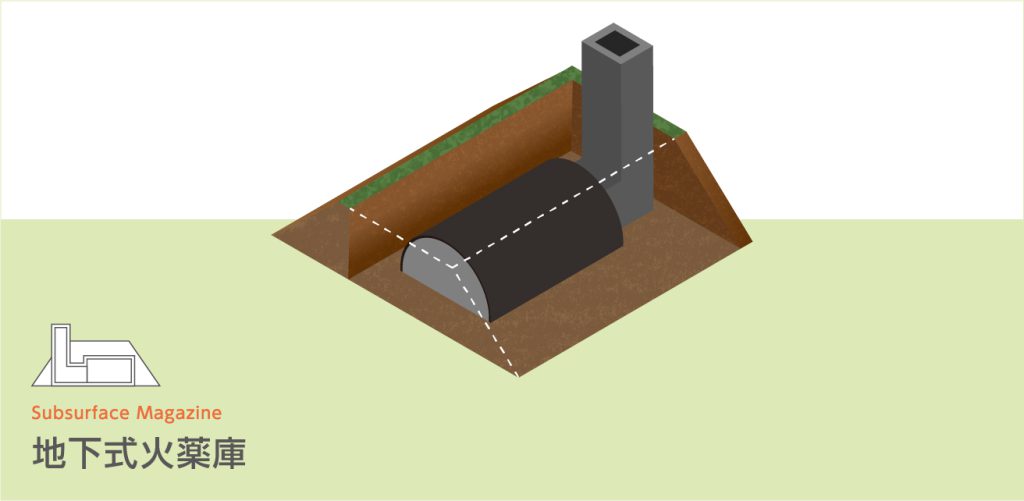

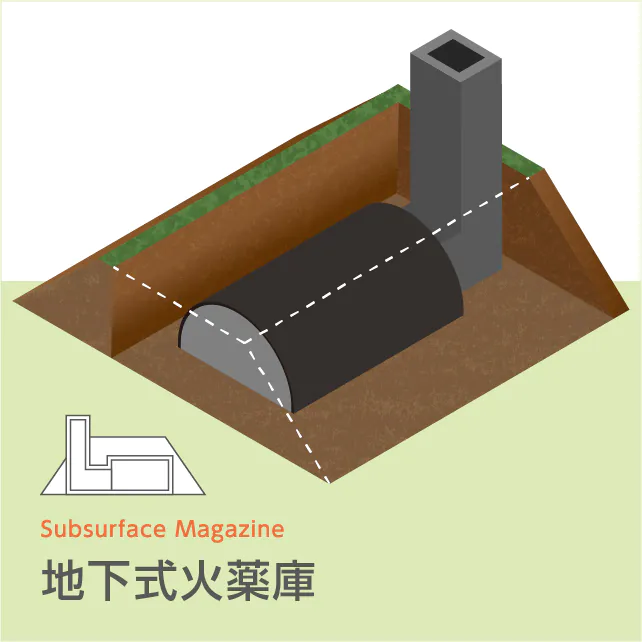

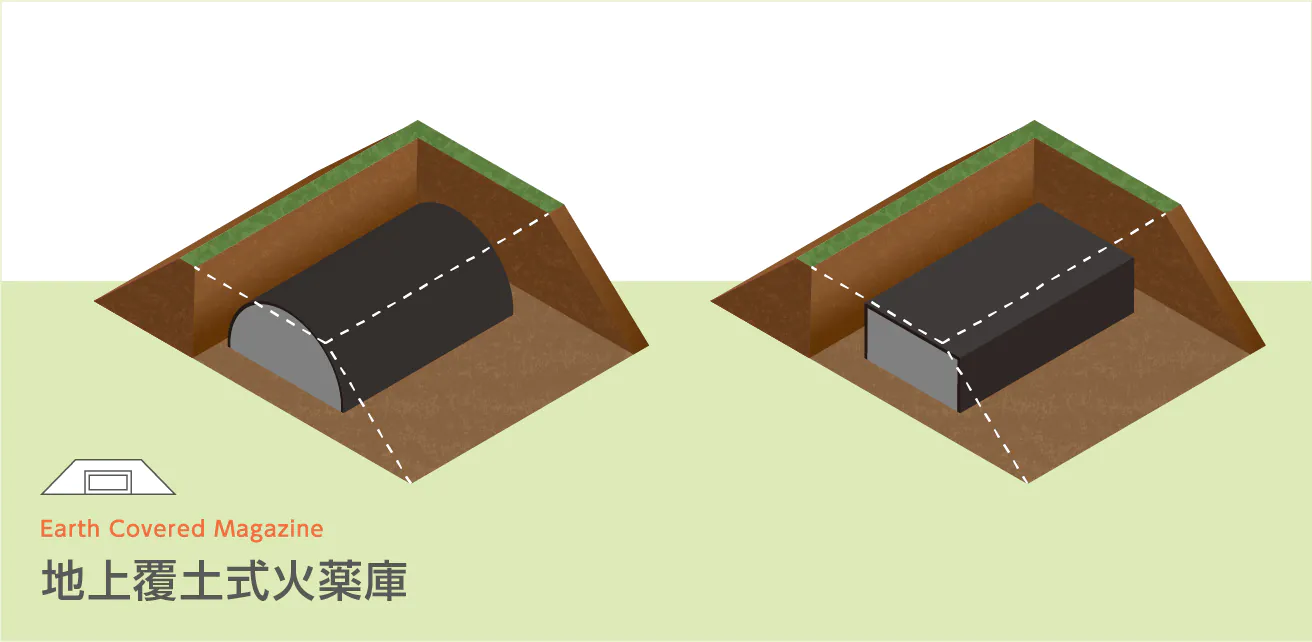

    いろいろな火薬庫の種類や構造形式に対応いたします

    効果

    • 内爆発生時に構造物の破片などの飛散を抑制します。
    • 内爆発生時に構造物の破片などの飛散物の方向性をコントロールすることが可能です。
    • 飛散抑制だけでなく防水にも効果を発揮します。

    仕様

    試験材料 摘要
    材質および構造
    • ナイロンなどの合成繊維の両面に、EPDMを主原料としたゴムを一体成型加工した繊維補強タイプ加硫ゴム系シート(EPDM:エチレン・プロピレン・ジエン共重合ゴム)
    • 遮水性、耐候性、耐爆性を有する
    厚さ 2.0mm(±0.3mm)
    引張強さ 5400N/3cm以上 : JIS K6404-2(列理の縦方向)
    伸び率 25%以上 : JIS K6404-2

    「火薬庫等の内部爆発による破壊片のゴムシートによる飛散抑制効果に関する実験的研究」(防衛施設学会平成23年度年次研究発表会研究発表概要集, pp81-86, 2012.01.)によると、内部爆発によるコンクリートの飛散を抑制できるのは、相似則より351.5kN/mの“実測破断強度”を有するものとなります。そのため、上表の繊維入りゴムシートの引張強さは5400N/3cm(1800N/cm)を規格値として、本仕様の繊維入りゴムシートを2層敷設することで、耐爆シートとして機能します。

    約30分の1スケール実験

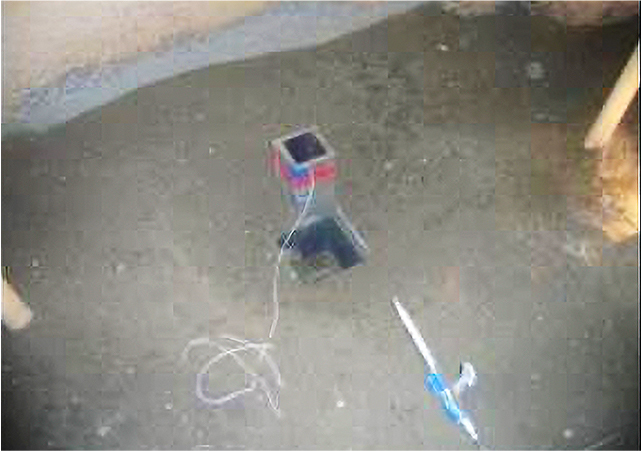

    ゴムシートなし

    ゴムシートなし
    ゴムシートなしの場合、飛散物あり

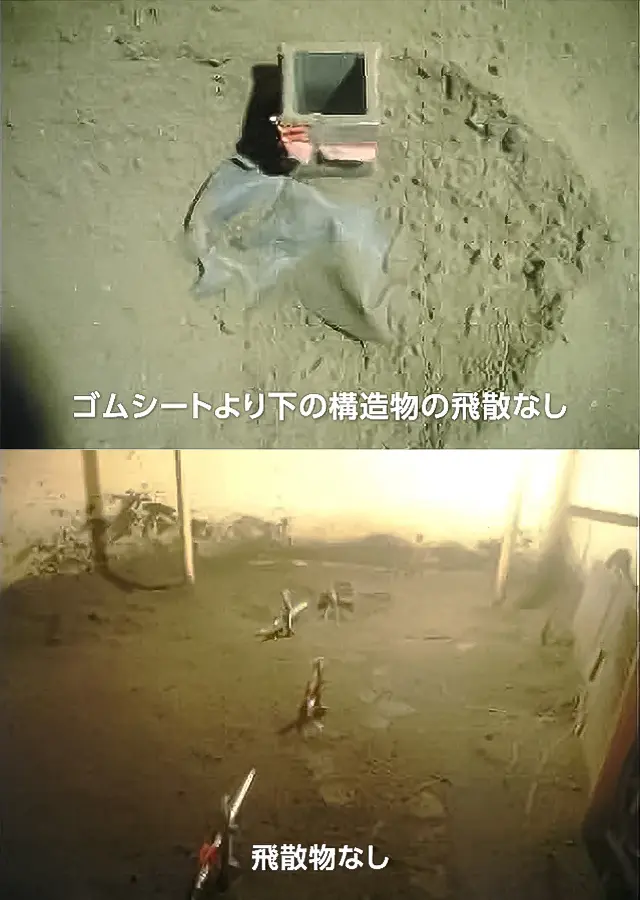

    ゴムシートあり

    ゴムシートありの場合、ゴムシートより下の構造物の飛散なし

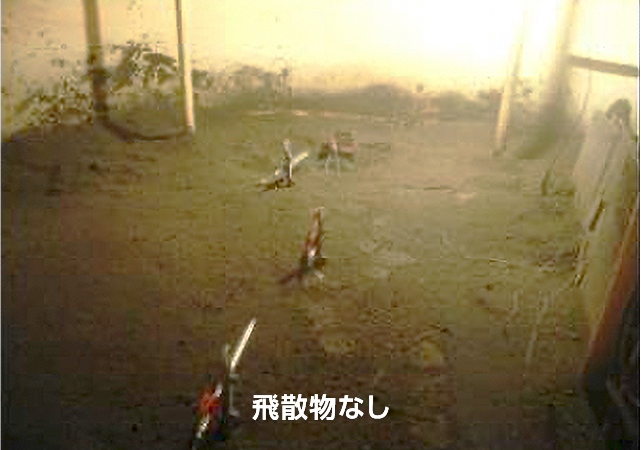

    ゴムシートありの場合、飛散物なし
