耐震用可とう継手

RNジョイント(RN-JF型)

日本水道規格
浸出試験適合品
建設技術審査証明
第1952号認証取得
NETIS登録番号
KK-170015-A
上水道、下水道における水処理施設や貯水施設等の構造物は、水圧に対する安定性はもちろん、地震動による目地幅の変位に対し追従し、二次災害を防ぐ機能が重要です。
高い止水性を確保した耐震可とう継手と耐震止水板です。

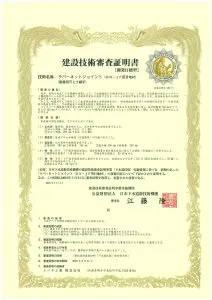

RN-JF建設技術審査証明書
建設技術審査証明
第1952号認証取得

特 長

  • 自由自在に成形可能

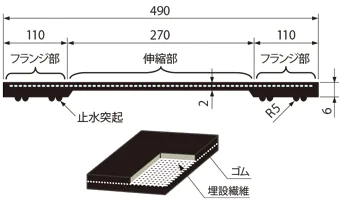

    特殊断面構造により高い自在成形性をもち、用途や目的に応じた形状に即応してお使いいただけます。
  • 優れた施工性
    直線部材は長尺品で持込み可能(役物部材は現場で接合可能)。軽量なので、側壁部高所や天井でも容易に施工が行えます。
  • 高い耐圧性・耐引張り性
    特殊断面構造の剛性による耐圧性に加え、目地材設置形状を変えることで流速のある場所でも設置可能です。
  • 高い止水性
    止水突起の応力集中構造により、高い水密機能を確保する構造です。
  • 障害物対策
    製品設置高さは、約20mmのため、既設配管、電線等のクリアランスが小さい場合でも設置可能。既設配管、電線、搔き寄せ機レール等をかわしてアンカーを打設する場合、目地方向標準アンカーピッチが400mm(0.1MPaの場合)なので接触しにくくなっています。

性 能

項  目 形  状
RN-JF100 RN-JF200
外面ゴム EPDM
本体引張強度(kN/m) 130
変位量(mm) 伸び 100 200
沈下 100 200
耐水圧(MPa) 標準 0.1
最大 0.2
最大ボルトピッチ(mm) 標準仕様 : 400
0.2MPa 仕様 : 200
標準設置幅(mm) 380

※ 数値は標準設置構造の場合を示しており、変更可能です。

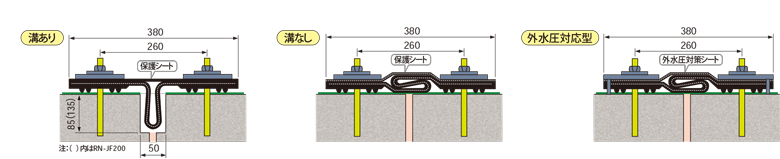

標準設置構造

標準設置構造



標準設置断面図 CADデータのダウンロード

※DWGファイルは、「DWG TrueView」「Auto CAD」などのアプリケーションソフトが必要となります。

設置箇所例


交差部


入隅部


出隅部


溝 部

カタログダウンロード

RNジョイント カタログ
SHIBATA_RNjyointo_201906
 SHIBATA_RNjyointo_201906 全ページをダウンロード
      (PDF/3.3MB)
