ドックゲート用・スリットケーソン用

水密パッキン

    ドックゲート等の止水材としてゴムの弾性特性を利用した水密パッキンです。

    K型パッキンは、ドック内の水密性を保持するために多くの造船会社等のドックゲートで採用されています。

    P型パッキンは、小型ドックの他、スリットケーソン運搬時にスリット部に設置する止水扉の水密性を保持する目的で採用されています。

    特 長

    • 優れた水密性

      パッキン断面の止水部が曲線であるため、初期変形時から止水効果が得られます。

    • 耐久性
      耐老化性・耐海水性・耐オゾン性及び耐摩耗性などを有するカーボンブラック配合ゴムを使用していますので、長期の使用が可能です
    • 安定した性能
      一定の品質を有したゴム材料を使用しているため、パッキンが圧縮された際の性能(反力)が安定しています。

    形 状

    K12-28型
    主な使用場所 : ドックゲート(常用荷重 400kN/m~1000kN/m)
    重 量 : 約66kg/m


    K12-28型 断面図

    K10-18型
    主な使用場所 : ドックゲート(常用荷重 400kN/m以下)
    重 量 : 約43kg/m


    K10-28型 断面図

    P型
    主な使用場所 : スリットケーソン用、止水扉
    重 量 : 約4.4kg/m


    P型 断面図

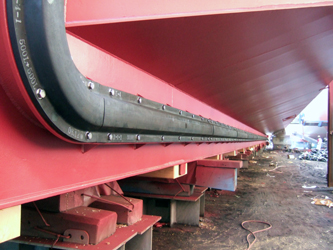

    設置例


    K10-18型


    P型
