漁港用幅広型防舷材

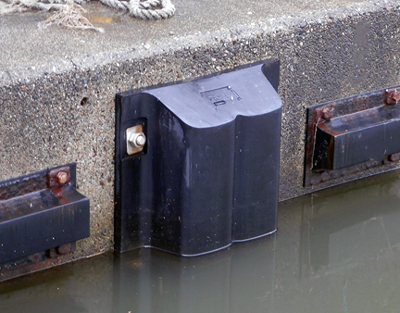

SWK-S型 防舷材

    SWK-S型防舷材は、漁港用防舷材であるSWK型の性能を更に向上させた幅広型防舷材です。

    性能アップにより、従来の漁港用防舷材よりも防舷材の高さを低くすることが可能です。

    特 長

    • 高性能のため、取り付けスペースのない場合に適しています。
    • 幅広形状のため、接岸しやすく、係船も安定します。
    • 受衝面が丸みを帯びているため、カケ・ワレ等の破損しにくい形状です。
    SWK-S型防舷材

    標準サイズ及び性能

    標準サイズ(mm) 性 能
    標準45%変位時
    (1mあたり吸収エネルギー)
    (kN・m)
    高 さ
    (H)
    上 幅
    (A)
    下 幅
    (B)
    長 さ
    (L)
    100 240 430 3,000まで100単位 4.56
    150 320 560 3,000まで100単位 10.8
    200 400 680 3,500まで100単位 16.9

    1J=1N・m
    性能公差 : 吸収エネルギー 10%以上

    形状・寸法

    SWK-S型防舷材 形状・寸法

    ※長さは、100mm単位で製作可能です。
    ※製作最小長さは、500mm(0.5m)です。

    L

    (mm)

    H

    (mm)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    L1

    (mm)

    Q

    (mm)

    LL

    (mm)

    ボルト
    サイズ
    質量/1mあたり
    (kg)
    1,000 100 240 430 370 50 100 1,100 M22 33
    150 320 560 500 75 125 1,150 M22 54
    200 400 680 600 100 150 1,200 M24 88
    1,500 100 240 430 370 50 100 1,600 M22 33
    150 320 560 500 75 125 1,650 M22 54
    200 400 680 600 100 150 1,700 M24 88
    2,000 100 240 430 370 50 150 2,100 M22 33
    150 320 560 500 75 175 2,150 M22 54
    200 400 680 600 100 200 2,200 M24 88
    2,500 100 240 430 370 50 100 2,600 M22 33
    150 320 560 500 75 125 2,650 M22 54
    200 400 680 600 100 150 2,700 M24 88
    3,000 100 240 430 370 50 150 3,100 M22 33
    150 320 560 500 75 175 3,150 M22 54
    200 400 680 600 100 200 3,200 M24 88

    ※200Hは、長さL=3,500まで製作可能です。
