潜り込み防止フェンス

ラバーフェンス C型・FS型・FU型

    ラバーフェンスは、港湾や漁港における小型船や人、漂流物の潜り込みを防ぐためのゴム製フェンスです。
    ゴム内部にチェーンを埋設した構造のC型、ゴム内部に繊維を埋設した構造のFS型、FS型を連結したFU型をラインナップしております。





    ラバーフェンス C型

    特長・構造

    ラバーフェンスC型は、ゴムの耐久性、耐腐食性とチェーンの張力特性を組み合わせた、消波岸壁向け潜り込み防止フェンスです。
    チェーンを弛ませた状態でゴムに埋設することで、緩衝効果を発揮します。

    標準サイズ

    高 さ(mm) ネット径(mm) 芯 材 幅及び長さ
    80 60 チェーン径Φ11 消波ブロック毎に対応可能なサイズをラインナップ
    100

    ※製作最大サイズ:2178W×1750H/1基(取付部含む)
    ※格子サイズ:Φ60×363W×282H(mm)/1マスなど

    形状・寸法



    ラバーフェンス FS型

    特長・構造

    ラバーフェンスFS型は、ゴムの耐久性、耐腐食と繊維ベルトの張力特性を組み合わせた、消波岸壁向け潜り込み防止フェンスです。

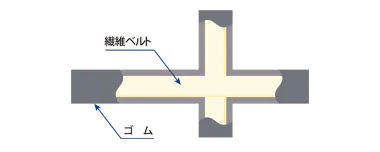

    ゴム内部に埋設した繊維ベルトの伸びにより、緩衝効果を発揮します。

    標準サイズ

    高 さ(mm) ネット径(mm) 芯 材 幅及び長さ
    70 45 繊維ベルト 削波ブロック毎に対応可能なサイズをラインナップ

    ※製作最大サイズ:2100W×1500H/1基(取付部含む)
    ※格子サイズ:Φ45×300W×300H(mm)/1マスなど

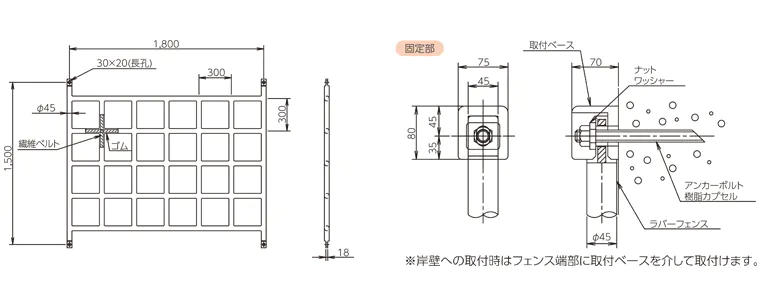

    形状・寸法



    ラバーフェンス FU型

    特長・構造

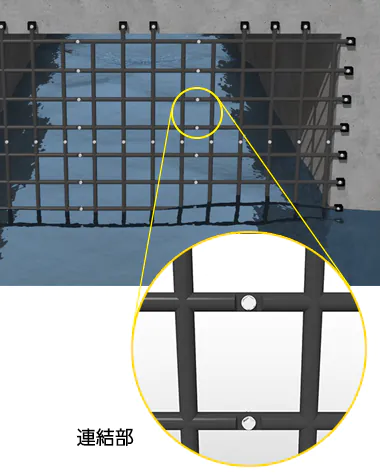

    ラバーフェンスFU型は、FS型の構造をそのままに、FS型同士を連結可能な構造とすることで、 浅橋式岸壁の浅橋下やドルフィン等の「広範囲」の潜り込み防止に対応可能です。
    岸壁とラバーフェンスを固定する脚数を変更できるので、波浪条件や対象船舶に応じた適切な 強度設定が可能となりました。



    標準サイズ

    高 さ(mm) ネット径(mm) 芯 材 幅及び長さ
    70 45 繊維ベルト 浅橋式か岸壁やドルフィン等下部への広範囲に対応可能

    ※製作最大サイズ:1800W×1500H/1基(取付部含む)
    ※格子サイズ:Φ45×300W×300H(mm)/1マスなど

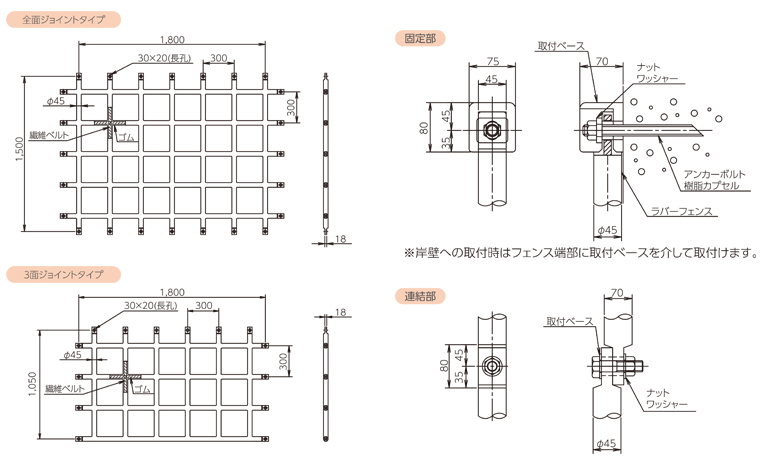

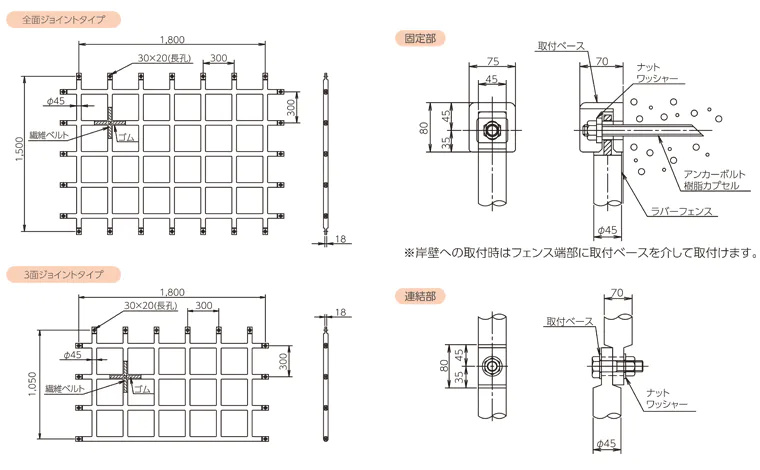

    形状・寸法

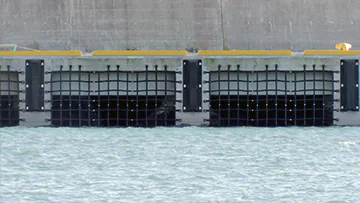

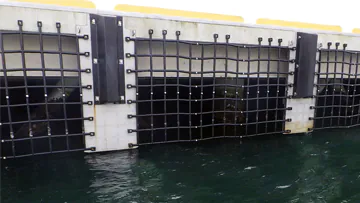

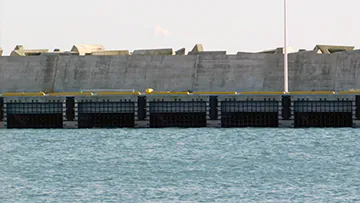

    実績写真

    場 所 : 石巻漁港-7.0m桟橋
    時 期 : 2019年
    規 格 : ラバーフェンスFU型

    杭式桟橋の開口部(高さ2,250mm×幅2,400mm~6,000mm)に、全826基のラバーフェンスを採用いただきました。
