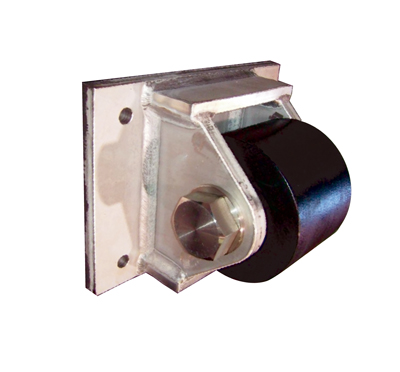

小型係留ローラー

- 杭係留方式の浮体式係船岸係留装置として、潮位差に追従する回転機能を有している。
- ゴム製ローラー部は、内部に繊維を積層したゴム+繊維の複合構造であり、鋼製や樹脂製に比べて、追従性や緩衝性に優れている。
設置環境の確認事項
- 係留杭とローラー部が接する箇所にカキ等の海洋生物が付着している場合は、除去してください。
形 状
規 格
型 式 | 設計荷重
(kN) |
ローラーサイズ
(mm) |
サイズ
(mm) |
固定穴ピッチ
(mm) |
穴数量・径
(mm) |
計算質量
(kg) |
||||||

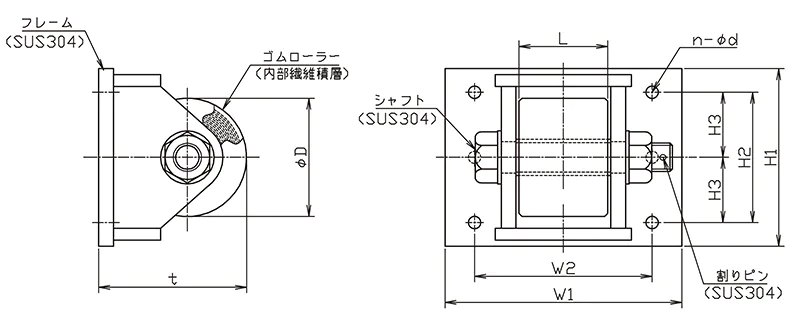

ФD | L | t | W1 | H1 | W2 | H2 | H3 | n | Фd | |||
50kN型 | 50 | 200 | 150 | 250 | 400 | 300 | 300 | 220 | ー | 4 | 21 | 51 |
100kN型 | 100 | 225 | 250 | 278 | 500 | 325 | 400 | 245 | ー | 4 | 25 | 75 |
150kN型 | 150 | 250 | 350 | 300 | 600 | 350 | 500 | 250 | 125 | 6 | 25 | 135 |
