フォームフェンダー

MFI FOAM FILLED FENDERS

    OCEAN GUARD/OCEAN CUSHION

    摩耗や引き裂きに強い外面ウレタン層と両端部分の補強構造の開発により、浮体構造物の最大の弱点である係留方式をシンプルな構造の両端吊り方式にした、耐久性に優れたフォームフィルドフェンダーです。





    MONOPILE DONUT

    回転式フローティングフェンダー





    製造元:MARINE FENDERS INTERNATIONAL

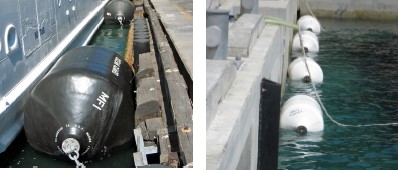

    OCEAN GUARD オーシャンガード

    一点式フォームフェンダー

    従来の外面ネットの保守点検を不要とし、耐久性に優れ、デザイン的にもスッキリしたフェンダーです。

    洋上接岸用のほか、一般岸壁やドルフィンにも幅広く活用いただけます。

    特 長

    • 吸水性0%の独立気泡フォームを使用、永久歪みが少ない。

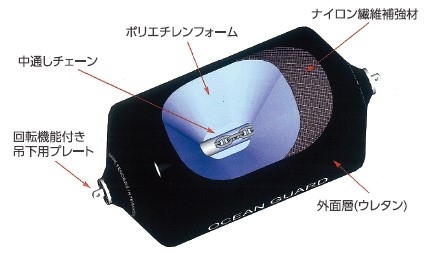

    • 外面層(ナイロン繊維補強材とウレタンの複合品)に強度と耐久性に優れた重構造を採用。
    • 取付け方法が簡単なので、取扱いも容易。
    • 干満差に追従して移動。
    • 緩衝材が必要な場所に容易に移動が可能。
    • 低反力高吸収エネルギー。
    • エアー式と異なりパンクしない。 オーバーロードでフェンダーが破損しても船舶の直接の衝突を防ぐことが可能。
    • エアー式と異なり、内圧調整が不要なのでメンテナンスが容易。

    性 能

    規格サイズ

    直径Φ(m)×長さL(m)

    反力

    (kN)

    吸収エネルギー

    (kN・m)

    質量

    (kg)

    0.7×1.5 133 26 159
    1.0×1.5 173 47 225
    1.0×2.0 253 68 251
    1.2×2.0 280 91 427
    1.35×2.5 418 152 600
    1.5×3.0 595 244 831
    1.7×3.0 618 282 967
    2.0×3.5 845 454 1534
    2.0×4.0 1005 540 1784
    2.0×4.5 1161

    624

    2028
    2.5×4.0 1197 801 2602
    2.5×5.5 1788 1200 3471
    3.0×4.9 1775 1430 4150
    3.0×6.0 2295 1821 5305
    3.3×4.5 1690 1498 4534
    3.3×6.5 2731 2422 6646
    3.3×10.6 4866 4313 10950

    標準変位量=60%

    圧縮試験

    オーシャンガード(0%圧縮試験→60%圧縮試験)





    OCEAN CUSHION オーシャンクッション

    ネット式フォームフェンダー

    オーシャンガードにタイヤの保護ネットを加えたフォームフェンダーで、洋上接岸用の他、一般岸壁やドルフィンにも幅広く活用いただけます。

    特 長

    • 吸水性0%の独立気泡フォームを使用、永久歪みが少ない。
    • 外面層(ナイロン繊維補強材とウレタンの複合品)に強度と耐久性に優れた重構造を採用。
    • タイヤ保護ネットによる本体の損傷・摩耗を軽減。
    • 取付け方法が簡単なので、取扱いも容易。
    • 干満差に追従して移動。
    • 緩衝材が必要な場所に容易に移動が可能。
    • 低反力高吸収エネルギー。
    • エアー式と異なりパンクしない。 オーバーロードでフェンダーが破損しても船舶の直接の衝突を防ぐことが可能。
    • エアー式と異なり、内圧調整が不要なのでメンテナンスが容易。

    性 能

    規格サイズ

    直径Φ(m)×長さL(m)

    反力

    (kN)

    吸収エネルギー

    (kN・m)

    質量

    (kg)

    1.0×2.0 298 66 443
    1.2×2.0 335 85 542
    1.35×2.5 480 140 759
    1.5×3.0 649 212 1051
    1.7×3.0 721 266 1353
    2.0×3.5 988 431 2204
    2.0×4.0 1152 503 2532
    2.2×4.5 1428 678 2818
    2.5×4.0 1357 735 2229
    2.5×5.5 1988 1075 3047
    3.0×6.0 2540 1645 4839
    3.3×4.5 1913 1370 4171
    3.3×6.5 3003 2144 6148
    4.2×8.4 4938 4509 14033

    標準変位量=60%

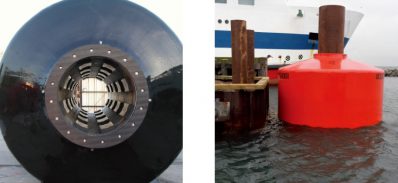

    MONOPILE DONUT モノパイルドーナツ

    回転式フローティングフェンダー

    湾内や水路、河川などの狭い航路を航行中の船舶の衝突事故から船舶や構造物を保護する目的で開発されました。
    岸壁のコーナー部や港内や係留施設への入出航路、橋の周囲などに設置して使用します。

    特 長

    • 吸水性0%の独立気泡フォームを使用、永久歪みが少ない。
    • 外面層(ナイロン繊維補強材とウレタンの複合品)に強度と耐久性に優れた重構造を採用。
    • 取付け方法が簡単なので、取扱いも容易。
    • 干満差に追従して移動。





    【設置方法】

     設置に必要な場所にパイルを打設し、そのパイルに上部から
     回転式フローティングフェンダー「モノパイルドーナツ」を
     挿入すれば、完成です。



    【設置場所】

     壁コーナー部、入出港航路、港口、海洋構造物、橋脚周辺部など
