SV型の特長プラス超低反力高吸収エネルギー

Vシリーズ防舷材 SX-R型

特 長

  • 同サイズの汎用型に比べ、吸収エネルギー能力に優れている
  • 同じ吸収エネルギー能力の汎用型防舷材に比べ、反力が小さく接岸時の船体や岸壁への衝撃を低減
  • 同じ吸収エネルギー能力の汎用型防舷材に比べ、小さなサイズの防舷材で対応可能
  • 従来品(SX型)に比べ受衝面が広く、船舶へ及ぼす面反力が低減
  • 従来品(SX型)に比べて軽量化を実現
  • ゴムグレードに応じ、ボルトサイズを最適化

岸壁用防舷材 設置環境の確認事項

船舶の動揺により岸壁角部と船舶が接触する可能性があります。防舷材取付上部位置は、上部工天端付近から設置してください。

岸壁用防舷材 設置環境の確認事項



  • 船舶が防舷材上部に乗り上げたり、下部に潜り込む事で、防舷材が損傷する危険性がありますので、干満差や積載量の増減などによる船舶位置の変化を考慮し、船舶が防舷材に必ず接触する位置に設置してください。
  • 船体側に突起物などがある場合、局所的な接触により十分に緩衝機能が発揮出来ずに損傷する場合があります。
  • 取付金具が岸壁端部と近い場合、コンクリートが欠けるため、必要なコンクリート強度が確保できる位置に取付てください。

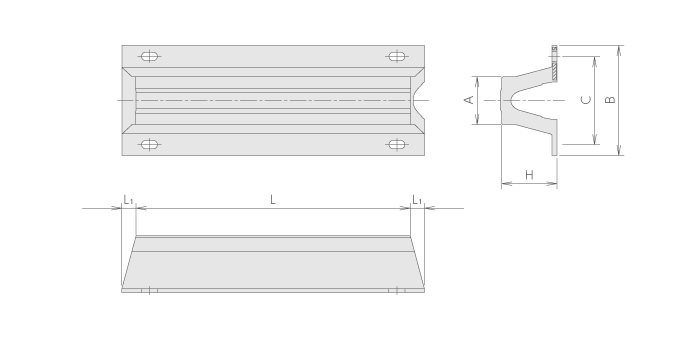

SX-R型 各部寸法表


図面



サイズH
(mm)
A
(mm)
B
(mm)
C
(mm)
L1
(mm)
L
(mm)
質 量
(1mあたり)
(kg)
200H20017440032050500~3500まで100単位50
250H250217.550040062.5500~3500まで100単位75
300H30026160048075500~3500まで100単位115
400H4003488006401001000~3500まで100単位210
500H50043510008001251000~3500まで100単位330
600H60052212009601501000~3500まで100単位485
800H800696150013002001000~3000まで100単位830
1000H1000870180015502501000~3000まで100単位1310

性 能



規格長さ
(m)
ゴム質設計変位量 57.5%質量
(kg)
反 力
(kN)
吸収エネルギー
(kN・m)
200H1.0XR021117.850
XR116313.7
XR213511.4
XR31089.10
1.5XR031726.675
XR124420.5
XR220317.1
XR316313.6
2.0XR042335.5100
XR132627.3
XR227122.8
XR321718.2
2.5XR052944.4125
XR140734.2
XR233828.5
XR327122.7
3.0XR063453.3150
XR148941.0
XR240634.1
XR332527.3
3.5XR074062.1175
XR157047.8
XR247439.8
XR337931.8



規格長さ
(m)
ゴム質設計変位量 57.5%質量
(kg)
反 力
(kN)
吸収エネルギー
(kN・m)
250H1.0XR026527.775
XR120321.3
XR216917.8
XR313614.2
1.5XR039741.6110
XR130532.0
XR225426.7
XR320321.3
2.0XR053055.4145
XR140742.7
XR233935.6
XR327128.4
2.5XR066269.3180
XR150853.3
XR242444.5
XR333935.6
3.0XR079583.1215
XR161064.0
XR250853.3
XR340742.7
3.5XR092797.0250
XR171274.7
XR259362.2
XR347549.8





規格長さ
(m)
ゴム質設計変位量 57.5%質量
(kg)
反 力
(kN)
吸収エネルギー
(kN・m)
300H1.0XR031839.9115
XR124430.7
XR220325.6
XR316320.5
1.5XR047759.9170
XR136646.1
XR230538.4
XR324430.7
2.0XR063679.8220
XR148861.4
XR240751.2
XR332541.0
2.5XR079599.8275
XR161076.8
XR250864.0
XR340751.2
3.0XR0954120325
XR173292.2
XR261076.8
XR348861.4
3.5XR01110140380
XR1854108
XR271289.6
XR357071.7



規格長さ
(m)
ゴム質設計変位量 57.5%質量
(kg)
反 力
(kN)
吸収エネルギー
(kN・m)
400H1.0XR042470.9210
XR132554.6
XR227145.5
XR321736.4
1.5XR0636106305
XR148881.9
XR240768.3
XR332554.6
2.0XR0848142395
XR1651109
XR254291.0
XR343472.8
2.5XR01060177490
XR1813137
XR2678114
XR354291.0
3.0XR01270213580
XR1976164
XR2813137
XR3651109
3.5XR01480248675
XR11140191
XR2949159
XR3759127





規格長さ
(m)
ゴム質設計変位量 57.5%質量
(kg)
反 力
(kN)
吸収エネルギー
(kN・m)
500H1.0XR0530111330
XR140785.3
XR233971.1
XR327156.9
1.5XR0795166475
XR1610128
XR2508107
XR340785.3
2.0XR01060222615
XR1813171
XR2678142
XR3542114
2.5XR01320277760
XR11020213
XR2847178
XR3678142
3.0XR01590333900
XR11220256
XR21020213
XR3814171
3.5XR018503881045
XR11420299
XR21190249
XR3949199



規格長さ
(m)
ゴム質設計変位量 57.5%質量
(kg)
反 力
(kN)
吸収エネルギー
(kN・m)
600H1.0XR0636160485
XR1488123
XR2407102
XR332581.9
1.5XR0954239690
XR1732184
XR2610154
XR3488123
2.0XR01270319890
XR1976246
XR2813205
XR3651164
2.5XR015903991095
XR11220307
XR21020256
XR3814205
3.0XR019104791295
XR11490369
XR21220307
XR3976246
3.5XR022305601500
XR11710431
XR21430357
XR31140287





規格長さ
(m)
ゴム質設計変位量 57.5%質量
(kg)
反 力
(kN)
吸収エネルギー
(kN・m)
800H1.0XR0848284830
XR1651218
XR2542182
XR3434146
1.5XR012704261165
XR1976328
XR2813273
XR3651218
2.0XR017005681500
XR11300437
XR21080364
XR3868291
2.5XR021207101835
XR11630545
XR21360455
XR31090365
3.0XR025408522170
XR11950654
XR21630546
XR31300438



規格長さ
(m)
ゴム質設計変位量 57.5%質量
(kg)
反 力
(kN)
吸収エネルギー
(kN・m)
1000H1.0XR010604431310
XR1813341
XR2678284
XR3542228
1.5XR015906651820
XR11220512
XR21020427
XR3814341
2.0XR021208872325
XR11630683
XR21360569
XR31080455
2.5XR0265011102835
XR12030853
XR21690711
XR31360569
3.0XR0318013303340
XR124401020
XR22030852
XR31630684
