カラー防舷材

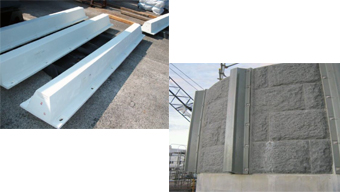

カラー防舷材は、一般的なカーボンブラック配合の黒色ゴム防舷材と異なり、接岸した船体への黒色汚染がおこりません。
また、橋脚や河川に取り付ける防舷材は、コンクリートのグレーに合わせた色の防舷材が使用されるなど、景観に配慮した色に対応可能です。
岸壁用防舷材 設置環境の確認事項
船舶の動揺により岸壁角部と船舶が接触する可能性があります。防舷材取付上部位置は、上部工天端付近から設置してください。
- 船舶が防舷材上部に乗り上げたり、下部に潜り込む事で、防舷材が損傷する危険性がありますので、干満差や積載量の増減などによる船舶位置の変化を考慮し、船舶が防舷材に必ず接触する位置に設置してください。
- 船体側に突起物などがある場合、局所的な接触により十分に緩衝機能が発揮出来ずに損傷する場合があります。
- 取付金具が岸壁端部と近い場合、コンクリートが欠けるため、必要なコンクリート強度が確保できる位置に取付てください。

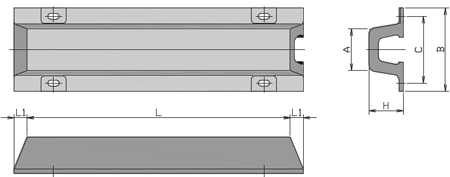

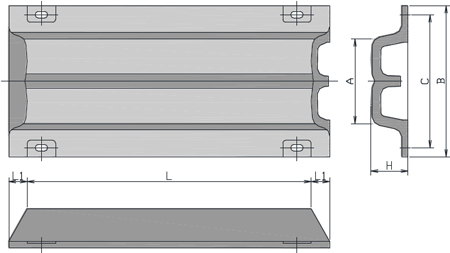

SWK型 防舷材
寸法・性能
防舷材カラー ： 白・グレー
| 標準サイズ (mm) |
性能 標準45%変位時 (1mあたり) |
||||||||
| H | A | B | C | L1 | L | ボルト サイズ |
質 量 (1mあたり・kg) |
反 力 (kN) |
吸収エネルギー (kN・m) |
| 100 | 240 | 430 | 370 | 50 | 500～3000まで100単位 | M20 | 30 | 196 | 2.30 |
| 130 | 280 | 500 | 440 | 65 | 500～3500まで100単位 | M20 | 39 | 242 | 3.88 |
| 150 | 320 | 560 | 500 | 75 | 500～3000まで100単位 | M22 | 49 | 309 | 5.16 |
| 200 | 400 | 680 | 600 | 100 | 500～3500まで100単位 | M24 | 80 | 412 | 9.18 |
※ 色による性能の違いはありません。
※ 性能公差 反 力 ： ＋10%以下、吸収エネルギー ： －10%以上

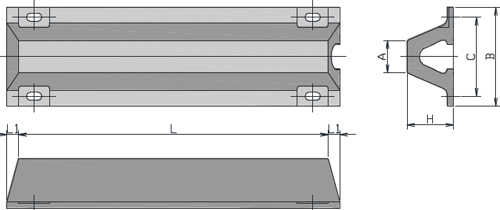

SF型 防舷材
寸法・性能
防舷材カラー ： 白
| 標準サイズ (mm) |
性 能 標準45%変位時 (1mあたり) |
||||||||
| H | A | B | C | L1 | L | ボルト サイズ |
質 量 (1mあたり・kg) |
反 力 (kN) |
吸収エネルギー (kN・m) |
| 100 | 120 | 250 | 200 | 50 | 500～2000まで100単位 | M20 | 26 | 196 | 2.30 |
| 130 | 150 | 300 | 240 | 50 | 500～2000まで100単位 | M20 | 30 | 242 | 3.88 |
※ 色による性能の違いはありません。
※ 性能公差 反 力 ： ＋10%以下、吸収エネルギー ： －10%以上
