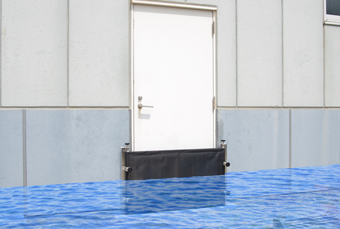

ゲリラ豪雨対策 軽量止水板

ウォーター・シールド・クイック (WATER SHIELD QUICK)

近年、異常気象によるゲリラ豪雨が多発しています。
道路が舗装され透水域が減少した都市部や近郊ではあっという間に街や住宅地に水が溢れてしまいます。
かけがえのない資産や建物を水害から守るためにもウォーター・シールド・クイックの設置をお勧め致します。

特長

確かな防水性能

安全に配慮した構造計算と止水実験にて検証された安心設計により、確かな防水性能を提供します。
確かな防水性能

軽量なシートパネル

シートパネルの重量は約5.8kg/m(1,000mm 仕様)と軽量で、緊急時のパネル運搬が非常に楽です。
(従来の金属製パネルタイプの約1/2 の重量です。)
軽量なシートパネル

組立てが簡単

軽量なパネルに加えて、工具を一切使用しない構造を採用しているため、組立て時間は3分程度(パネル運搬時間は含まず)であり、速やかな浸水対策が可能です。
組立てが簡単

コンパクトな設計

支柱の厚みは、わずか30mmで、未使用時も通行の妨げになりません。
コンパクトな設計

高強度シートを採用

止水の要であるシートには高強度・高耐久性のシバタオリジナルゴムシートを採用しています。
高強度シートを採用

金属部はオールステンレス

金具はすべて耐腐食性に優れたステンレス材を採用しており、高い耐久性を有しています。
金属部はオールステンレス

設置工事が短期間

標準タイプの場合、設置工事は半日で終了します。
(ただしモルタル等の養生期間は含みません。)

新設、既設構造物に対応

新設構造物はもとより、既設構造物にも対応でき、病院や銀行、店舗などの出入口の浸水対策に適しています。

仕 様

止水高さ 500 mm
設置時パネル高さ 600 mm
止水幅 900mm ~ 2,000 mm (100 mm ピッチ)
材 質 シート EPDM 系ゴム+ナイロン
パネル枠 SUS304
支柱材質 SUS304
固定金具材質 SUS304・樹脂

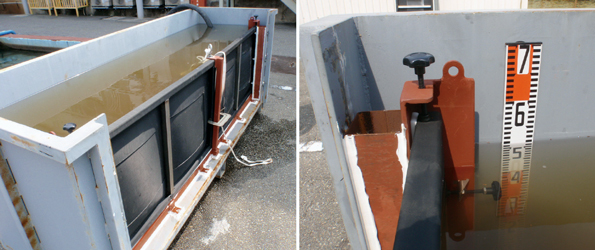

水槽実験

製品の止水性能を確かめるため、専用の水槽に水深50cm、約660 L の水を張り、漏水量を計量しました。
実験結果 : 漏水量計量不可(微量)

組立手順

写真の仕様(幅1,000mm)の場合、組立完了まで約3分
