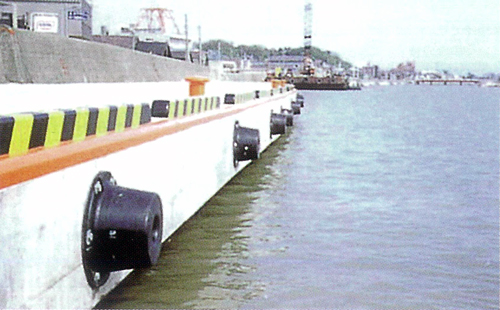

サークル型防舷材 CH型
CH型防舷材は、低反力一高吸収エネルギー型防舷材です。

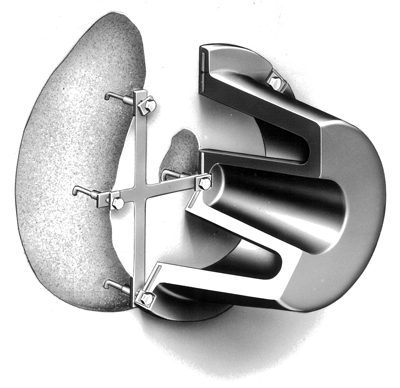

V形状のゴムをサークル連結した立体二重構造により、方向性を無くした防舷材です。
特 長
- サークル状に連結した立体二重構造により、取付方向による性能変化がない。
- ゴム全体に荷重がかかる構造により、傾斜圧縮性能が優れる。
- 受衝面がV型と比べて広いことにより、船舶へ及ぼす面反力が低減し、船体外板に損傷が生じにくい。
- 角を有さない構造により、角への集中荷重により生じる破損が少なく、耐久性に優れる。
- V型に比べて、アンカーボルトに作用する引張力が小さく、使用中のアンカーボルトの緩みが生じにくい。

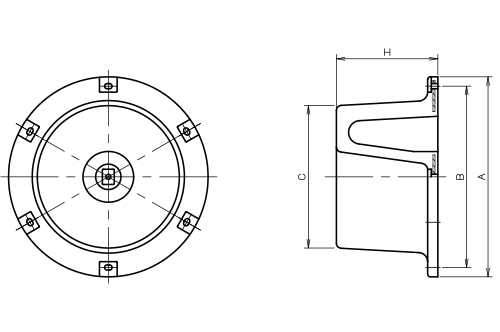

寸法・質量
| 規格 | H (mm) | A (mm) | B (mm) | C (mm) | アンカーボルト | 質量(kg) | |
| サイズ | 本数 | ||||||
| CH-300H | 300 | 600 | 520 | 384 | M22 | 7 | 44 |
| CH-400H | 400 | 800 | 700 | 512 | M22 | 7 | 100 |
| CH-450H | 450 | 900 | 780 | 576 | M24 | 7 | 139 |
| CH-500H | 500 | 1000 | 872 | 640 | M24 | 7 | 187 |
| CH-600H | 600 | 1180 | 1070 | 840 | M24 | 7 | 319 |
| CH-700H | 700 | 1360 | 1245 | 980 | M27 | 7 | 512 |
| CH-800H | 800 | 1545 | 1420 | 1120 | M30 | 7 | 762 |
| CH-900H | 900 | 1735 | 1590 | 1260 | M36 | 7 | 1092 |
| CH-1000H | 1000 | 1920 | 1760 | 1400 | M36 | 7 | 1471 |
| CH-1150H | 1150 | 2065 | 1905 | 1464 | M42 | 7 | 2128 |
性 能
| 規格 | ゴム質 | 反力 (kN) | 吸収エネルギー (kN･m) | 規格 | ゴム質 | 反力 (kN) | 吸収エネルギー (kN･m) |
| CH-300H | V1 | 88.9 | 10.2 | CH-700H | V1 | 484 | 130 |
| V2 | 77.9 | 9.03 | V2 | 425 | 114 | ||
| V3 | 58.5 | 6.77 | V3 | 318 | 85.3 | ||
| V4 | 39.0 | 4.51 | V4 | 213 | 57.2 | ||
| CH-400H | V1 | 158 | 24.3 | CH-800H | V1 | 632 | 194 |
| V2 | 138 | 21.3 | V2 | 554 | 170 | ||
| V3 | 104 | 15.9 | V3 | 416 | 128 | ||
| V4 | 69.4 | 10.7 | V4 | 278 | 85.4 | ||
| CH-450H | V1 | 200 | 34.6 | CH-900H | V1 | 800 | 277 |
| V2 | 176 | 30.3 | V2 | 701 | 242 | ||
| V3 | 131 | 22.7 | V3 | 526 | 181 | ||
| V4 | 87.8 | 15.2 | V4 | 351 | 122 | ||
| CH-500H | V1 | 247 | 47.5 | CH-1000H | V1 | 991 | 380 |
| V2 | 217 | 41.6 | V2 | 866 | 333 | ||
| V3 | 162 | 31.1 | V3 | 649 | 249 | ||
| V4 | 108 | 20.9 | V4 | 434 | 167 | ||
| CH-600H | V1 | 355 | 82.0 | CH-1150H | V1 | 1300 | 577 |
| V2 | 312 | 71.8 | V2 | 1150 | 505 | ||
| V3 | 233 | 53.8 | V3 | 858 | 379 | ||
| V4 | 156 | 36.0 | V4 | 574 | 254 |
※ 設計変位量 50%
※ 性能公差 反力 ： ＋10%以下、吸収エネルギー ： －10%以上
試験動画
ドック内設置防舷材が、船舶によって大きくせん断変形します。そして形状が回復していく様子をご紹介します。
映像をご覧になりたい方は写真をクリックしてください。
映像をご覧になりたい方は写真をクリックしてください。
