スリット式砂防堰堤の礫、流木捕捉用水平部材

弾性スリットバー

鋼製チェーン式弾性型水平部材



スリット式砂防堰堤の礫・流木の捕捉機能を向上させます。
スリット部分の横桟構造として、鋼製チェーンの剛性と、ゴムの弾性を複合させた、弾性型の水平部材です。

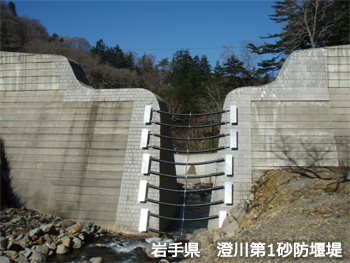

捕捉前 (上流側から望む)

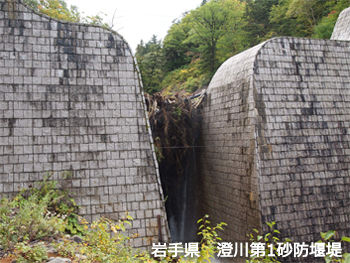

捕捉後 (下流側から望む)


※NETIS掲載期間終了に関する御案内
鋼製チェーン式弾性型水平部材(弾性スリットバー)「HR-050008-V」について、10年間の掲載期間が2017年3月をもって終了致しました。

特 長

  • 弾性変形により衝撃力を緩和
  • 耐腐食構造
    (ゴムで被覆した一体化構造)
  • 施工・メンテナンスが容易
    (固定金具と弾性スリットバーを分割した構造)
  • 流水の透過率低減が小さい
    (同強度の鋼材と比較してスリット部の開口率が大きい)
  • 脱着が容易
    (固定金具と端部チェーンリンクにピンを挿入するだけの簡単固定)
  • 非出水期に任意の横桟の着脱が可能
    (非出水期は土砂を捕捉せず、渓流の連続性を確保)

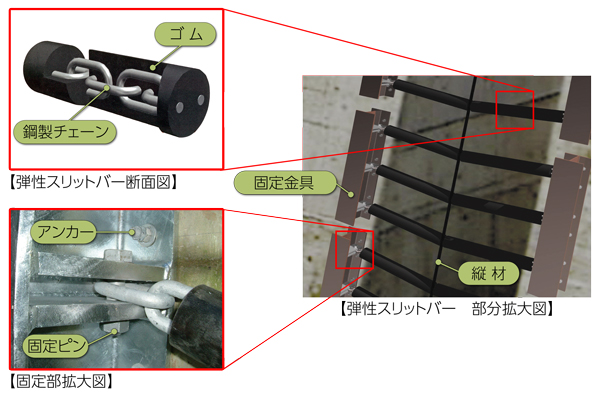

製品構造

弾性スリットバーは、
鋼製チェーンをゴムで被覆一体化し、さらにゴム内部に埋設させた鋼製チェーンを緩ませた状態で配列し、そのリンク間にも
ゴムを充填することにより伸縮性能を兼ね備えた弾性型の鋼製部材です。

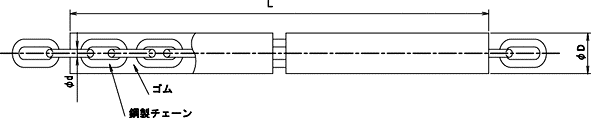

規格・寸法



タ イ プ
S-15型S-25型S-35型S-40型S-55型
仕様チェーン径(d)φ19φ25φ30φ32φ38
ゴム外径(D)φ130φ130φ150φ180φ180
設計許容荷重150kN250kN340kN410kN550kN
終局限界荷重450kN750kN1020kN1230kN1650kN
設計許容吸収エネルギー量※1(1mあたり)10kJ16kJ23kJ26kJ38kJ
概算重量(1mあたり)18kg32kg44kg56kg65kg

※1 設計許容吸収エネルギー量は、チェーンの塑性変形も一部考慮した場合を示します

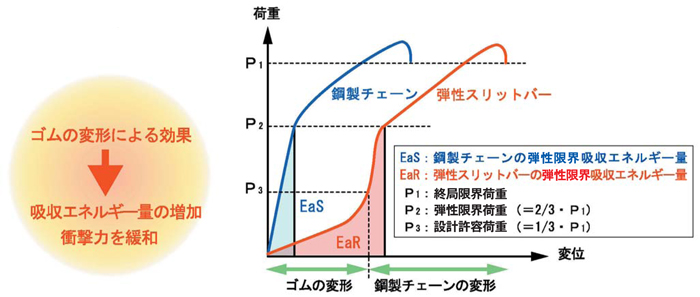

引張特性

評価試験

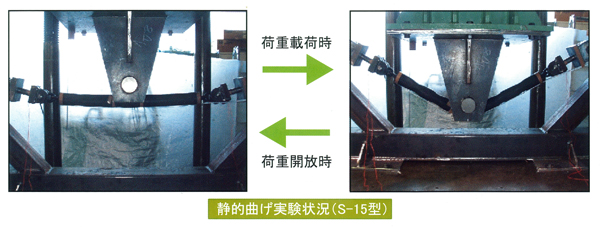

弾性スリットバーの静的曲げ実験および重錘落下実験(衝撃引張実験)を行い、土石流中の礫の衝突に対する安全性評価も行っています。

施工実績


新潟県 万太郎谷第4号砂防えん堤


栃木県 入山沢第6号堰堤
