耐震用可とう継手
RNジョイント(RN-W型)
 RN-W型
処理場・ポンプ場における既存施設の被災事例として、地盤沈下に伴う継手の損傷があげられます。耐震用可とう継手RNジョイント工法:RN-W型目地材をEXP.Jの補強工法に適用することで、施設の耐震化が図れ、漏水を未然に防ぐことができるため、減災効果が期待できます。

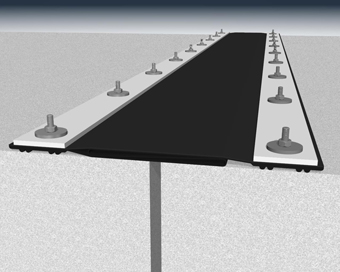

幅広い構造で、躯体の大変位に追従可能です。
特 長
躯体の大変位に追従
幅広い継手本体の幾何学変形により、躯体の大変位に追従可能です。
ハイブリッド構造

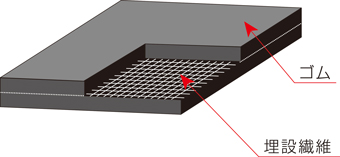

ゴムの中の高強度繊維を埋設した構造:ハイブリッド構造を採用しており、
高強度、かつ耐久性に優れています。
優れた止水性能を発揮する止水突起
躯体の不陸を吸収するだけでなく、固定金具による押圧力を止水突起に
集中させ、優れた止水性能を発揮します。
 断面図

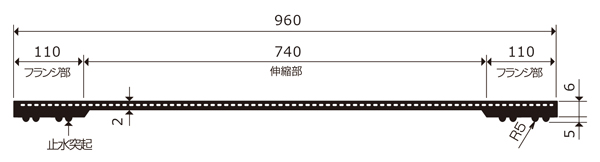

本体構造図
本体構造図
標準性能等
RN-W 型
耐水圧 0.1 MPa ※
ゴ  ム EPDM 系
本体引張強度 200 kN/m
変位量 伸  び 400 mm
沈  下 400 mm
標準ボルトピッチ 200 mm
標準設置幅 550 mm
※ 標準設置構造の場合

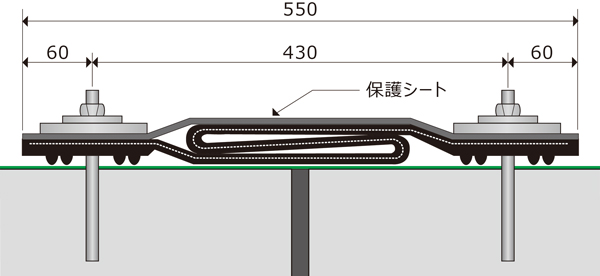

標準設置構造図
標準設置構造図
