ハイスペック耐震止水板
RNジョイント(RN-U型【新設用】・RN-L型【新設-既設用】)
RNジョイントシリーズに、新設構造物、新設構造物と既設構造物の取り合い部に適用する止水板で、目地幅(隙間)を広げて設置することにより目地の圧縮方向変位が発生した場合でも駆体の衝突を回避できる、変位量100mm(圧縮変位50mm)まで対応できるハイスペック耐震止水板が新たにラインアップされました。
特 長
衝突回避!

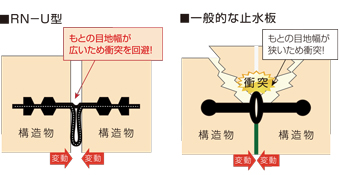

加とう継手に要求される追従性において、圧縮方位変位は見落とされがちです。RN-U型目地材、RN-L型目地材は、目地間隔を広げて設置することで躯体の衝突を回避することができます。

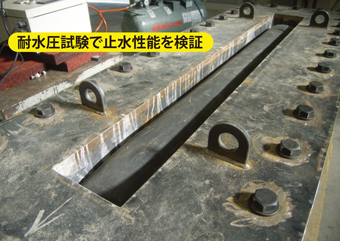

性 能
項  目 形  状
RN-U100 RN-L100
外面ゴム EPDM
本体引張強度(kN/m) 130
変位量 伸 び(mm) 100
沈 下(mm) 100
圧 縮(mm) 0~50
耐水圧(MPa) 0.1
最小壁厚(mm) 250
最大ボルトピッチ(mm) 400
※RN-U:目地幅は、20~70mmの間で自由に設計が可能です。
※RN-L:目地幅は、60~100mmの間で自由に設計が可能です。

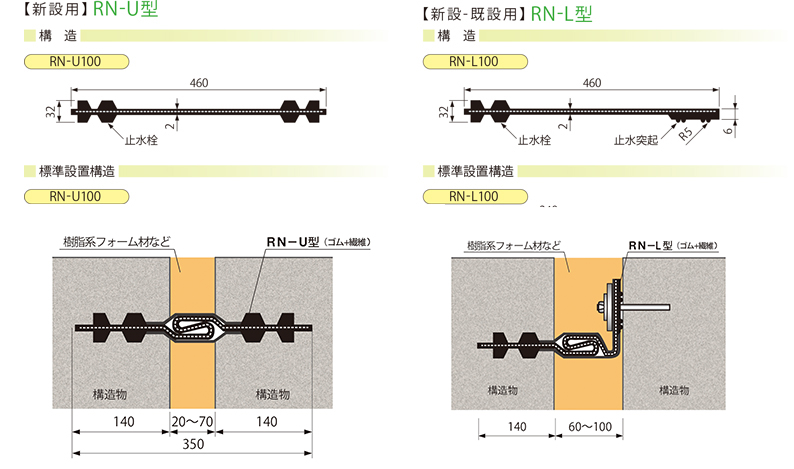

断面構造
断面構造
