水平力分担構造・横変位拘束構造・上下部構造連結材・桁連結材
PRF緩衝ピン

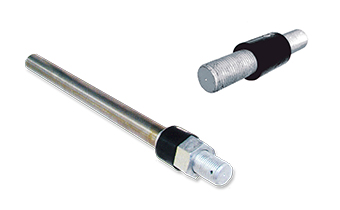

PRF緩衝ピン
PRF緩衝ピンは、緩衝効果を持つアンカーバー構造であり、鋼棒と緩衝部を脱着可能とし従来の性能を有しながら、施工性や維持管理を容易とする特長をプラスした新たな構造です。


       ⇒ 上下部構造連結材・桁連結材はこちら
水平力分担構造・横変位拘束構造

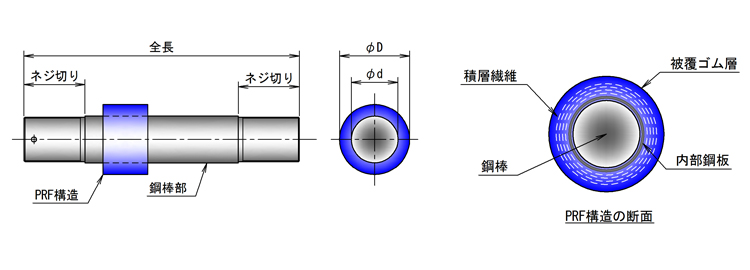

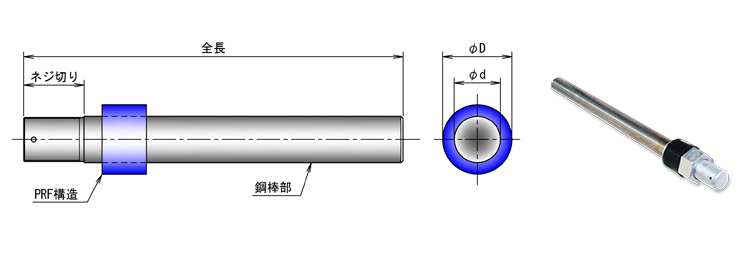

緩衝ピン 寸法図
特 長(水平力分担構造・横変位拘束構造)
設計の適用範囲の広さ
橋軸方向および橋軸直角方向の両方向に対応可能でコンパクトに設計できます。
また、移動量はミリ単位で設定でき、支承線の大きな水平力にも対応できます。

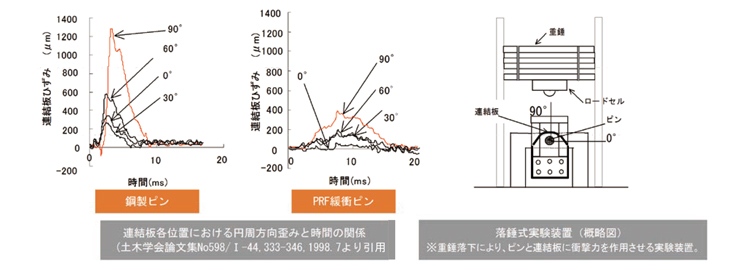

優れた荷重分散効果と衝撃緩和効果
PRF構造は、連結板内の応力集中の緩和や衝撃力の緩和を発揮するとともに、ゴムの変形と繊維の破断により大きなエネルギー吸収量を発揮します。
緩衝ピン 寸法図

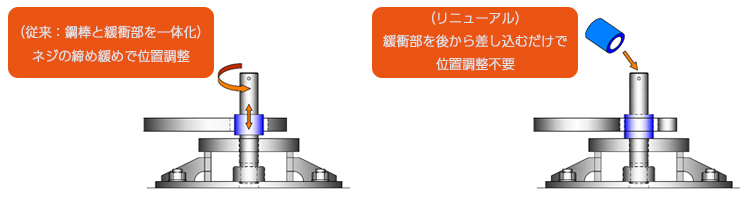

優れた施工性
従来はPRF構造が鋼棒と一体化構造であったため、連結板との位置調整が困難でしたが、リニューアルしたPRF構造は幅を広くとり、さらに脱着可能な構造としたため、後から差し込むだけで位置調整が不要です。
緩衝ピン 寸法図
メンテナンスフリーと維持管理の容易性
鋼棒の表面処理は溶融亜鉛めっき処理とし、長期耐久性を有します。
※溶融亜鉛アルミニウム合金めっき、アルミニウム・マグネシウム合金溶射も可能です。
また、PRF構造の埋設繊維は中小地震では破断しない設計であるため長期耐久性を有するとともに、脱着可能な構造であるため点検がしやすく、万一損傷した場合は容易に取り替えが可能です。
実績写真集ご案内
ご覧になりたい設置例をクリックしてください。
コンクリート橋
PC-T桁設置例
PC-T桁設置例
製品規格(水平力分担構造・横変位拘束構造)

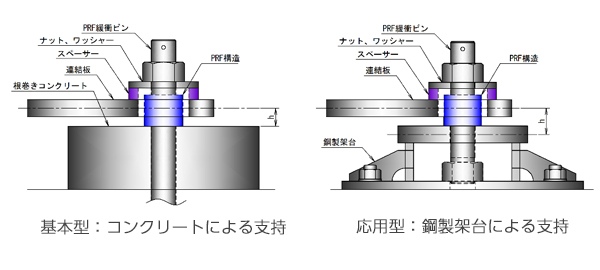

基本型:コンクリートによる支持
緩衝ピン 寸法図
鋼棒径(φd)
(mm)
外 径(φD)
(mm)
参考設計荷重
(kN)
32 55 30
46 75 80
60 100 180
65 100 200
70 110 250
75 120 300
80 120 340
85 140 410
90 140 440
95 150 520
応用型:鋼製架台による支持
緩衝ピン 寸法図
鋼棒径(φd)
(mm)
外 径(φD)
(mm)
参考設計荷重
(kN)
  鋼棒径(φd)
(mm)
外 径(φD)
(mm)
参考設計荷重
(kN)
32 55 20   115 180 570
46 75 60   120 180 650
60 100 150   125 200 710
65 100 170   130 200 770
70 110 210   135 210 820
75 120 240   140 210 880
80 120 280   145 230 960
85 140 310   150 230 1030
90 140 340   155 240 1090
95 150 390   160 240 1150
100 150 430   165 260 1240
105 170 470   170 260 1320
110 170 540

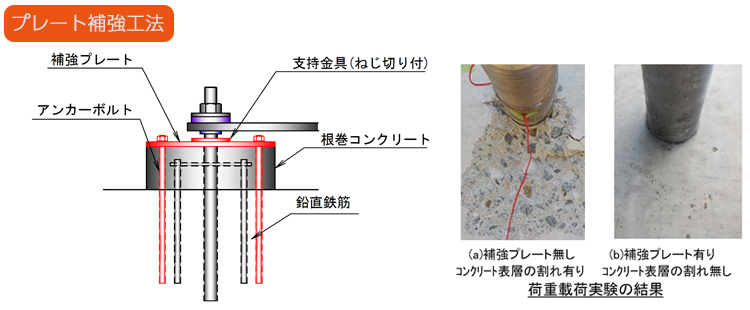

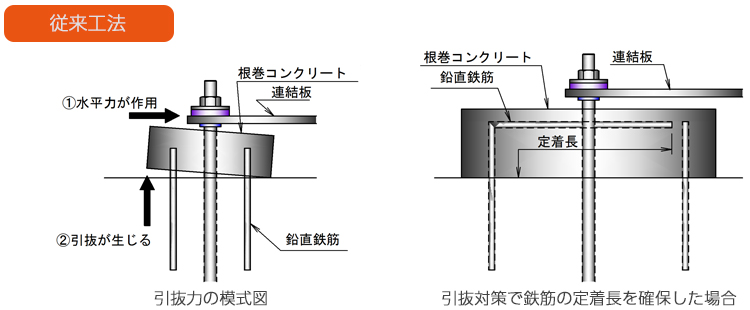

根巻きコンクリートのプレート補強工法のご提案(水平力分担構造・横変位拘束構造)
緩衝ピン 寸法図
コンクリートサイズが大きくなり、橋座スペースに設置困難


緩衝ピン 寸法図
コンクリートサイズを小さくし、橋座スペースへの設置の可能性が増加
コンクリートの荷重負担が低減
設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
カタログダウンロード
PRF緩衝ピン
水平力分担構造・横変位拘束構造
  全ページをダウンロード
      (PDF/7.07MB)
上下部構造連結材・桁連結材
緩衝ピン 寸法図
特 長(上下部構造連結材・桁連結材)
設計の適用の広さ
移動量はミリ単位で設定できます。
優れた荷重分散効果と衝撃緩和効果
PRF構造により連結板内の応力集中の緩和や衝撃力の緩和を発揮するとともに、ゴムの変形と繊維の破断により大きなエネルギー吸収量を発揮します。
優れた施工性
PRF構造は脱着可能な構造としたため、PRF構造をブラケット内部に仮設置しブラケットの外側から鋼棒を差し込むだけで容易に施工できます。
メンテナンスフリーと維持管理の容易性
鋼棒の表面処理は溶融亜鉛めっき処理とし、長期耐久性を有します。
※溶融亜鉛アルミニウム合金めっき、アルミニウム・マグネシウム合金溶射も可能です。
また、PRF構造の埋設繊維は中小地震では破断しない設計であるため長期耐久性を有するとともに、脱着可能な構造であるため点検がしやすく、万一損傷した場合は容易に取り替えが可能です。
実績写真集ご案内
ご覧になりたい設置例をクリックしてください。
コンクリート橋
PC-T桁設置例
PC-T桁設置例
製品規格(上下部構造連結材・桁連結材)
緩衝ピン 寸法図
鋼棒径(φd)
(mm)
外 径(φD)
(mm)
  鋼棒径(φd)
(mm)
外 径(φD)
(mm)
32 55   115 180
46 75   120 180
60 100   125 200
65 100   130 200
70 110   135 210
75 120   140 210
80 120   145 230
85 140   150 230
90 140   155 240
95 150   160 240
100 150   165 260
105 170   170 260
110 170

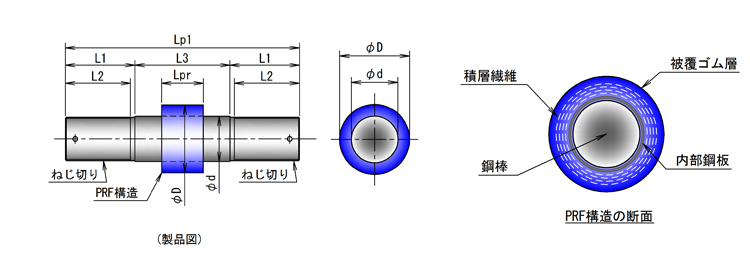

※ 緩衝ピンの全長Lp1、鋼棒部の長さL3、PRF構造の長さLpr、ねじ切り長さL1,L2は設計により決定するものとします。

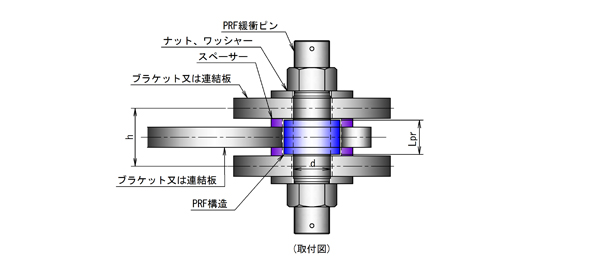

※ 鋼棒部の長さL3は、モーメントのアーム長hより長く設定してください。
設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
緩衝ピン 設置例
カタログダウンロード
PRF緩衝ピン
上下部構造連結材・桁連結材
  全ページをダウンロード
      (PDF/2.51MB)
