衝撃緩和が可能なチェーンタイプの落橋防止装置

落橋防止構造用 緩衝チェーン

緩衝チェーンは当社が独自に開発したユニークな素材「ラバーチェイナー構造」をショックレスチェーンとして採用している落橋防止装置です。

特 長

  • 耐衝撃性に優れている
    平成7年の阪神大震災では、橋梁が落下・倒壊する大きな被害が発生しました。
    震災以後、橋梁の落橋防止装置にゴムを始めとした緩衝装置の必要性が高まり、従来のチェーンのみの落橋防止装置にも、 耐衝撃性に優れたラバーチェイナーが緩衝チェ-ンの部材として採用されています。

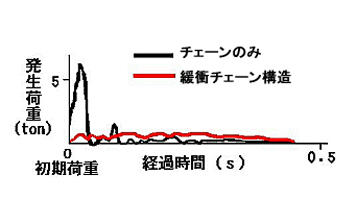

    右のグラフは、チェーンとラバーチェイナーにそれぞれ衝撃を加えた場合の荷重を比較したものです。
    ラバーチェイナーは、受けた衝撃を瞬時に緩和し、荷重を著しく軽減しています。
    このように、ラバーチェイナー構造は、優れた緩衝機能で私たちの生活を守っています。

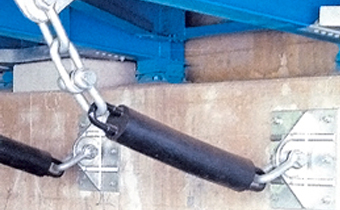

設置例

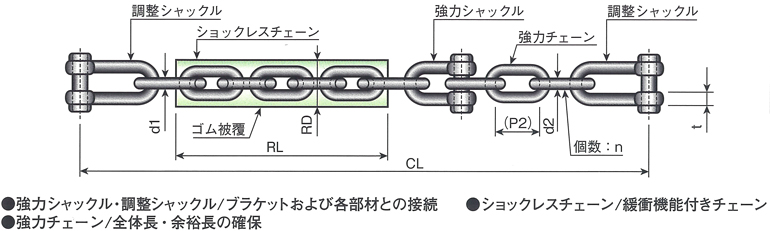

製品規格表

(単位:mm)

タイプd1RDRLtd2標準長さ
CL
1リンク追加
長さP2
標準
リンク数n
地震時
許容荷重Pa
地震時
許容伸び
総質量
(3リンク)
1型19100684242215171203225kN19521.8kg
2型251251024342821321503375kN22055.4kg
3型30150718403220001703510kN12075.6kg
4型32160782443822442053615kN140106.9kg
5型38190904504225532253825kN160153.7kg
6型422101002555028882703975kN170215.0kg
8型5025011826055328029531200kN205321.1kg
9型5225011826560342032031350kN205365.6kg
10型6030014207560387532031545kN245596.0kg
(1) 強力チェーンの標準個数は、n=3とする。
(2) P2は、強力チェーン1個増減時の長さを示す。

ゴムの材質

  • 天然ゴムと合成ゴムを混合した加硫物

ゴムの品質

試験項目単  位試験体規  格備  考
引張強度MPa(N/mm2)ダンベル型3号16以上JIS K 6251
伸   び%ダンベル型3号350以上JIS K 6251
硬   さ72以下JIS K 6253

鋼材の品質

  • ショックレスチェーン
    主 部 材  : SCM420H (JIS G 4052)
    熱 処 理  : 焼入れ・焼もどし
    表面処理 : 溶融亜鉛めっき HDZ 55(JIS H 8641)
  • 強力チェーン
    主 部 材  : SCM420H (JIS G 4052)または、SCM430 (JIS G 4105)・・・3型のみ
    熱 処 理  : 焼入れ・焼もどし
    表面処理 : 溶融亜鉛めっき HDZ 55(JIS H 8641)
  • 強力シャックル・調整シャックル
    主 部 材  : SCM435 (JIS G 4105)または、SCM435H (JIS G 4052)
    熱 処 理  : 焼入れ・焼もどし
    表面処理 : 溶融亜鉛めっき HDZ 55 (JIS H 8641)
