リサイクルゴム製衝撃吸収マット
セイフティタイル
セイフティタイルは、リサイクルゴム材を使った衝撃吸収マットです。
子供の遊具関連事故で最も多いのが、遊具からの転落です。
子供が遊具など高所から誤って転落した際、地面から受ける衝撃を吸収し、身体へのダメージを軽減します。
特 長
優れた衝撃吸収性能
頭部障害基準値(HIC1000)※1をクリア
(HIC1000)は、次の基準にも用いられています。
※1) 頭部障害値基準(HIC1000)とは…
HIC (Head Injury Criterion)は、頭部のリバウンド衝撃を数値で表し、
HIC1000以上になると脳の障害を起こす可能性があると証明されています。

TUV証明書:No,B 08 12 10254005 / 期限:2016-03-09
国土交通省指針 (平成14年3月)
都市公園における遊具の安全確保に関する指針
欧州規格 (BS EN 1177:2008)
遊具設置面における衝撃緩和性能試験
その他の特性
衝撃吸収性能だけでなく、次の特性についても厳しいドイツ(DIN)の基準をクリアしています。
透水性
引掻き強さ
防炎性能
さらに多くのメリット
セイフティタイルは、遊具が設置された子供の遊び場において求められる、 国の指針並びに欧米の基準をクリアしています。
遊び場が安全になります。
子供が転落、転倒時に受ける衝撃を軽減します。
また、万一への備えが出来ている安全な遊び場は、保護者、管理者にとっても安心です。
メンテナンスフリー
砂や土のように 締め固められないので、掘り起こしや補充などのメンテナンスは不要です。
カラーバリエーションが豊富
全25色
品質管理・施工が容易
工場で製造されているため品質が安定しており施工も容易に行えます。
信頼の実績
欧米にて20年以上にわたり使われてきた実績があり安心です。

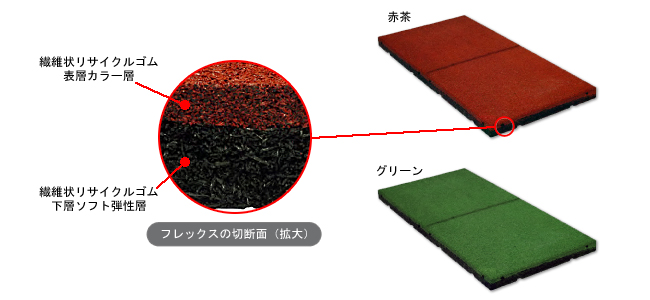

構 造
セイフティタイル 構造図
カラーバリエーション
表層カラーバリエーション タイヤリサイクルゴム(全2色)※ 色見本 (全2色)
タイヤリサイクルゴム(全2色)
EPDM(全20色)※
※受注生産
製品規格表
  製品名 サイズ
(厚み×幅×長さ) mm
FLEX 50 FX50 50×500×1000
EX50※ 50×500×500
FLEX 75 FX75 75×500×1000
EX75※ 75×500×500
FLEX110 FX110 110×500×1000
EX110※ 110×500×500
※受注生産

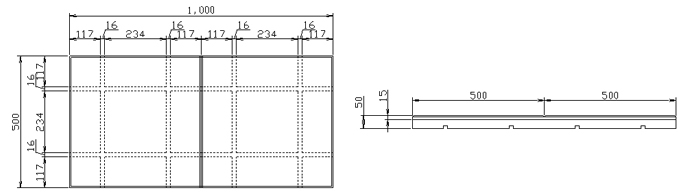

仕 様
仕様

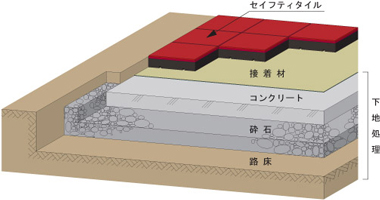

施工断面概要図 (参考)
施工断面概要図(参考)
※屋上に施工する場合は防水層が必要になります。
用途例
セイフティタイルは、遊具のある遊び場以外でも活用されています。
用途例
用途例
用途例

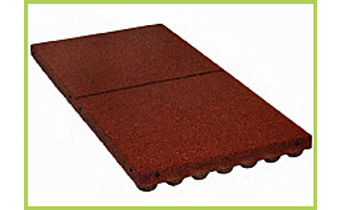

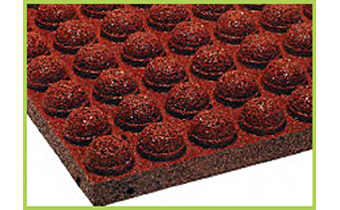

セイフティタイル FXG
製品規格
サイズ : 1,000×500×50mm (FXG-50)
サイズ : 1,000×500×70mm (FXG-70)

カラー : 赤茶 / グリーン(※在庫外品)

製品重量 : 34kg/m2 (FXG-50),46kg/m2 (FXG-70)
基本物性
1)引張強さ : 0.6N/mm2 〔DIN 53571-B〕

2)破断時伸び : 40% 〔DIN 53571-B〕

3)引掻強さ : 5.5N/mm (FXG-50)
3)引掻強さ : 4.5N/mm (FXG-70) 〔DIN 53515〕

4)限界落下高さ
製品名 限界落下高さ
FXG-50 1.50m
FXG-70※ 2.00m
TUV試験:No,71344637 / 期限:2016-03-09
※在庫外品
