エコマリンバンパー BL型 / BJ型
再生ゴムを使用した海洋ゴム資材
岸壁の最前線はシバタのバンパーから
ゴムと鉄の複合構造のバンパーは、軟らかく(ゴム)て強い(スチール)タフな守護神です。
岸壁の防護や船の保護のみならず、赤茶けた岸壁の姿を追放するなど、港の景観美の向上も果たします。

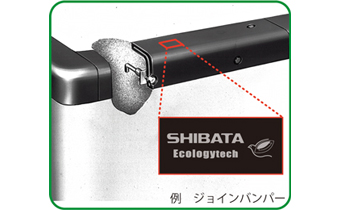

港の形態や船舶の大きさなどに対応できるように、ジョインバンパー『BJ型』ライトバンパー『BL型』の2種類を揃えました。
特 長
再生ゴムを使用しながら従来品と同等の緩衝機能、耐久性を有しています。
鋼製コーナー金物に代わるゴム製のコーナー保護材で岸壁の角部と漁船の双方を保護できます。
ゴム製のため、ある程度の緩衝効果があります。
新設岸壁の場合にはコンクリート型枠を兼用できます。
港の形態や漁船の大きさなどに対応できます。
エコマリンバンパー BL型 / BJ型
標準サイズ (ジョインバンパー / ライトバンパーと同様です。)
取 付 標準サイズ(mm)
厚 さ 天端側幅 正 面 幅 長 さ(定尺品)
BL 直 線 用 25 100 100 500、1000、1500、2000
コーナー用 500、1000
BJ 直 線 用 30 170 170 500、1000、1500、2000
コーナー用 500、1000
※定尺品以外も製作可
エコマリンライトバンパー (BL型)

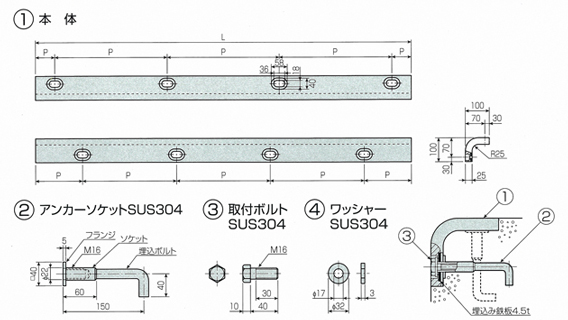

形状・寸法 100HW
エコマリンライトバンパー (BL型)
規格ユニット直線用(BL-L)
呼 称 長 さ(L) ボルト本数 ボルトピッチ(P) 重 量
(kg) (N)
BL-5L 500mm 3 天端          000+000+100+300+100 5 49
側面 000+000+000+250+250
BL-10L 1,000mm 4 天端 000+000+200+600+200 9 88
側面 000+000+250+500+250
BL-15L 1,500mm 6 天端 000+100+600+600+200 14 137
側面 000+250+500+500+250
BL-20L 2,000mm 8 天端 100+600+600+600+100 18 177
側面 250+500+500+500+250
規格ユニットコーナー用(BL-LC)
呼 称 長さ(L) ボルト本数 ボルトピッチ(P) 重 量
(kg) (N)
BL-5LC 500mm 3 天端 100+300+100 6 59
側面 000+250+250
BL-10LC 1,000mm 4 天端 200+600+200 10 98
側面 250+500+250
エコマリンジョインバンパー (BJ型)

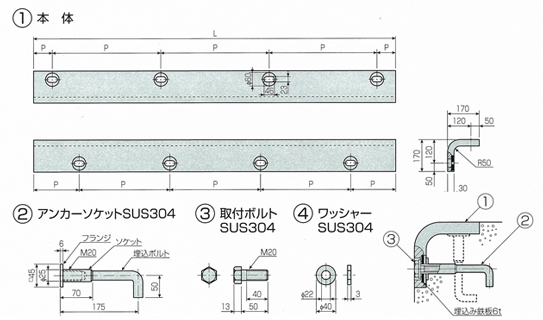

形状・寸法 170HW
エコマリンジョインバンパー (BJ型)
規格ユニットコーナー用(BJ-L)
呼 称 長 さ(L) ボルト本数 ボルトピッチ(P) 重 量
(kg) (N)
BJ-5L 500mm 3 天端 000+000+100+300+100 10 98
側面 000+000+000+250+250
BJ-10L 1,000mm 4 天端 000+000+200+600+200 21 206
側面 000+000+250+500+250
BJ-15L 1,500mm 6 天端 000+100+600+600+200 33 324
側面 000+250+500+500+250
BJ-20L 2,000mm 8 天端 100+600+600+600+100 44 422
側面 250+500+500+500+250
規格ユニットコーナー用(BJ-LC)
呼 称 長 さ(L) ボルト本数 ボルトピッチ(P) 重 量
(kg) (N)
BJ-5LC 500mm 3 天端 130+270+100 12 118
側面 000+265+235
BJ-10LC 1,000mm 4 天端 200+600+200 23 226
側面 265+470+265
