船体取付用防舷材(DC型)

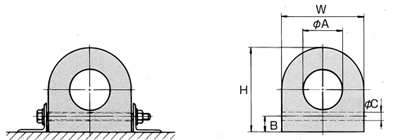

構 造(タイプA)
船体取付用防舷材(DC型) 構造(タイプA) 寸法図
  150HW 200HW 250HW 300HW 350HW 400HW 500HW 600HW
H 150 200 250 300 350 400 500 600
W 150 200 250 300 350 400 500 600
A 75 100 125 150 175 200 250 300
B 30 35 45 55 65 75 95 120
C 24 27 30 33 36 36 45 50
ボルトサイズ M20 M22 M24 M27 M30 M30 M36 M42
1mあたりの反力 (kN) 214 284 356 427 500 569 716 853
1mあたりの吸収エネルギー (kN・m) 3.86 6.9 10.7 15.5 21.1 27.6 43.1 62
ボルトピッチ 300~480 300~460 280~420 260~450 200~460 200~400 200~450 200~600
(注)反力、エネルギーの値は50% 撓み時

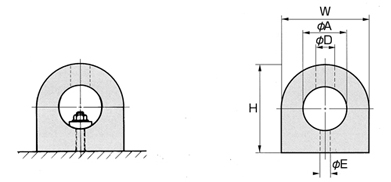

構 造(タイプB)
船体取付用防舷材(DC型) 構造(タイプB) 寸法図
150HW 200HW 250HW 300HW 350HW 400HW 500HW 600HW
H 150 200 250 300 350 400 500 600
W 150 200 250 300 350 400 500 600
A 75 100 125 150 175 200 250 300
D 55 60 65 75 80 80 95 105
E 24 27 30 33 36 36 45 50
ボルトサイズ M20 M22 M24 M27 M30 M30 M36 M42
1mあたりの反力 (kN) 76.5 102 128 153 179 204 255 306
1mあたりの吸収エネルギー (kN・m) 1.88 3.37 5.26 7.59 10.3 13.4 21.1 30.3
ボルトピッチ 300~470 300~470 280~470 240~460 200~550 200~450 200~625 200~600
(注)反力、エネルギーの値は40% 撓み時
