肉厚で剪断力に強い防舷材

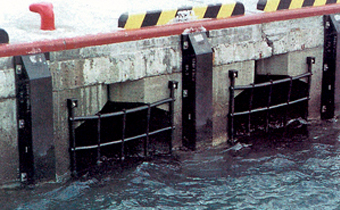

SWF型防舷材
特 長
V型防舷材に比べ肉厚で、剪断力に強い構造です。
受衝面が広いため、接岸しやすく、また、係船も安定します。
反力漸増型性能のため、小型船に対し衝撃が小さくなります。
ボルトがゴム部に囲まれているため、漁網などが引っ掛かりにくくなっています。
横取付けにする場合、ボルト座グリ部を足掛かりとして利用できます。
SWF型防舷材
標準サイズ及び性能
標準サイズ(mm) 性 能 標準40%変位時
(1m当たり吸収エネルギー:E)
高 さ(H) 上 幅(W1) 下 幅(W2) 長 さ(L) MKS SI
(tonf・m) (kN・m)
130 200 300 2000まで100単位 0.46 4.56
150 230 350 2000まで100単位 0.62 6.07
200 310 460 2000まで100単位 1.10 10.8
250 390 580 2000まで100単位 1.72 16.9
「1J=1N・m」
性能公差:吸収エネルギー 10%以上
※長さは御相談下さい。
形状・寸法

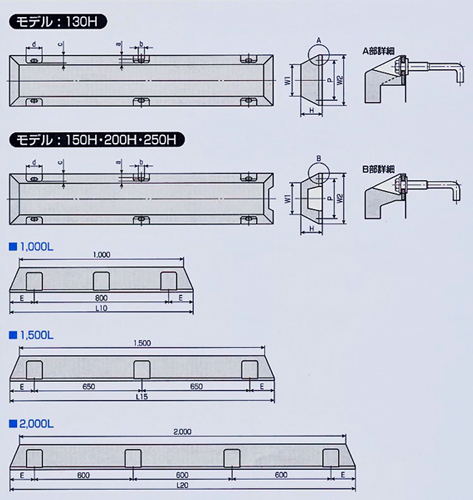

SWF型防舷材 形状・寸法図
W1 W2 P a b c d L10 L15 L20 E ボルト
サイズ
重 量/m当り
(kg) (N)
130 200 300 240 22 44 65 100 1,100 1,600 2,100 150 M20 33.6 330
150 230 350 290 25 50 60 100 1,120 1,620 2,120 160 M22 44.7 439
200 310 460 380 32 58 80 125 1,160 1,660 2,160 180 M24 80.0 785
250 390 580 480 29 58 90 125 1,200 1,700 2,200 200 M24 113.0 1109
