低反力型幅広防舷材

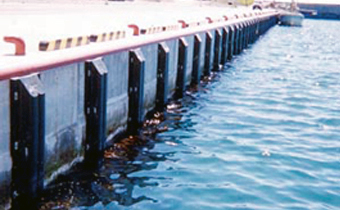

SWK型防舷材

特　長

幅広形状
従来品（SF型・SWF型）に比べ、頭部の幅が広く、受衝面が広いため、接岸しやすく、係船も安定します。
低反力
反力漸増型防舷材であり、従来品に比べ初期反力が低いため、接岸時に漁船及び岸壁構造物への衝撃を速やかに緩和します。
耐久性
防舷材の頭部・両肩部が丸みを帯び、角部が少ないため、係留・作業時の船舶の動揺による、カケ・ワレ等の破損が発生しにくい構造です。
柔軟性
従来品に比べ柔軟構造であるため、接岸時の衝撃が非常に小さく、ソフトな接岸が可能です。

従来品との反力比較表(130H)

岸壁用防舷材設置環境の確認事項

船舶の動揺により岸壁角部と船舶が接触する可能性があります。防舷材取付上部位置は、上部工天端付近から設置してください。

岸壁用防舷材設置環境の確認事項

船舶が防舷材上部に乗り上げたり、下部に潜り込む事で、防舷材が損傷する危険性がありますので、干満差や積載量の増減などによる船舶位置の変化を考慮し、船舶が防舷材に必ず接触する位置に設置してください。
船体側に突起物などがある場合、局所的な接触により十分に緩衝機能が発揮出来ずに損傷する場合があります。
取付金具が岸壁端部と近い場合、コンクリートが欠けるため、必要なコンクリート強度が確保できる位置に取付てください。

標準サイズ及び性能

標準サイズ(mm)				性　能標準45%変位時 (1mあたり吸収エネルギー)
高　さ (H)	上　幅 (W1)	下　幅 (W2)	長　さ (L)	重力系	SI系
高　さ (H)	上　幅 (W1)	下　幅 (W2)	長　さ (L)	(tonf・m)	(kN・m)
100	240	430	3000まで100単位	0.28	2.70
130	280	500	3500まで100単位	0.46	4.56
150	320	560	3000まで100単位	0.62	6.07
200	400	680	3000まで100単位	1.10	10.8

1J=1N・m

性能公差　吸収エネルギー：-10%以上

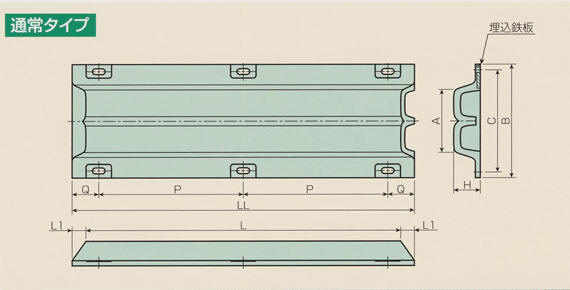

形状・寸法　(通常タイプ)

※長さは100mm単位とする。

L	H	A	B	C	L1	P	Q	LL	ボルトサイズ	質量/1m 当り(kg)
L	H	A	B	C	L1	P	Q	LL	ボルトサイズ	質量/1m 当り(kg)
1000	100	240	430	370	50	900	100	1100	M20	30
	130	280	500	440	65	900	115	1130	M20	39
	150	320	560	500	75	900	125	1150	M22	49
	200	400	680	600	100	900	150	1200	M24	80
1500	100	240	430	370	50	700	100	1600	M20	30
	130	280	500	440	65	700	115	1630	M20	39
	150	320	560	500	75	700	125	1650	M22	49
	200	400	680	600	100	700	150	1700	M24	80
2000	100	240	430	370	50	600	150	2100	M20	30
	130	280	500	440	65	600	165	2130	M20	39
	150	320	560	500	75	600	175	2150	M22	49
	200	400	680	600	100	600	200	2200	M24	80
2500	100	240	430	370	50	800	100	2600	M20	30
	130	280	500	440	65	800	115	2630	M20	39
	150	320	560	500	75	800	125	2650	M22	49
	200	400	680	600	100	800	150	2700	M24	80
3000	100	240	430	370	50	700	150	3100	M20	30
	130	280	500	440	65	700	165	3130	M20	39
	150	320	560	500	75	700	175	3150	M22	49
	200	400	680	600	100	700	200	3200	M24	80

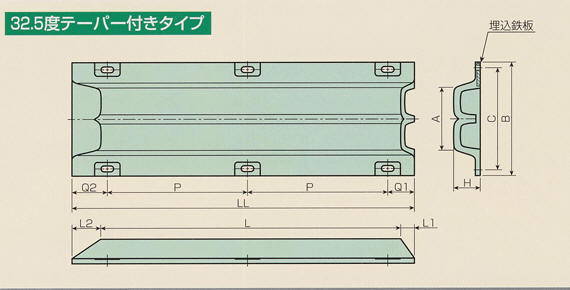

形状・寸法　(32.5度テーパー付きタイプ)

※長さは100mm単位とする。

L	H	L1	L2	P	Q1	Q2	LL	テーパー部重量(kg)
L	H	L1	L2	P	Q1	Q2	LL	テーパー部重量(kg)
1000	100	50	126	900	138	138	1176	1.8
	130	65	171	900	168	168	1236	4.0
	150	75	197	1000	136	136	1272	6.1
	200	100	268	1000	184	184	1368	14
1500	100	50	126	700	138	138	1676	1.8
	130	65	171	700	168	168	1736	4.0
	150	75	197	750	136	136	1772	6.1
	200	100	268	750	184	184	1868	14
2000	100	50	126	650	113	113	2176	1.8
	130	65	171	650	143	143	2236	4.0
	150	75	197	650	161	161	2272	6.1
	200	100	268	700	134	134	2368	14
2500	100	50	126	800	113	113	2676	1.8
	130	65	171	800	168	168	2736	4.0
	150	75	197	800	186	186	2772	6.1
	200	100	268	850	159	159	2868	14
3000	100	50	126	700	188	188	3176	1.8
	130	65	171	700	218	218	3236	4.0
	150	75	197	750	136	136	3272	6.1
	200	100	268	750	184	184	3368	14

※1　32.5度テーパー付き防舷材は、通常製品重量に上記重量を加算します。

※2　32.5度テーパー付き防舷材の寸法A,B,Cは通常品と同一です。
