円筒型防舷材
円筒型防舷材

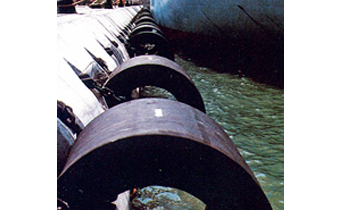

 円筒型防舷材は、ゴム防舷材として最も古くから使用されているタイプです。

 取付方法を各種工夫することにより岸壁用、船体取付用など、あらゆる用途に、ご使用になれます。
円筒型性能一覧表

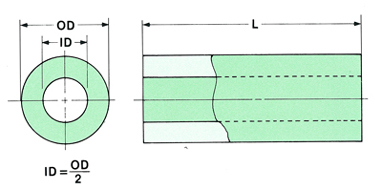

円筒型防舷材 寸法図
(設計変位量 50%)
サイズ
φOD
反 力
(kN)
吸収エネルギー
(kN・m)
150 40.2 1.47
200 53.0 2.55
250 66.7 4.02
300 79.5 5.79
350 93.2 7.95
400 106 10.4
500 132 16.2
600 159 23.3
700 185 31.7
800 212 41.4
900 238 52.5
1000 265 64.7
1100 291 78.4
性能公差 反 力 : +10%以下、吸収エネルギー : -10%以上
■別途、硬質ゴムでの製作も可能です。 → お問い合わせ下さい。
