岸壁と一体化したスマートなコーナー保護材
ジョインバンパー / ライトバンパー
ジョインバンパー / ライトバンパー

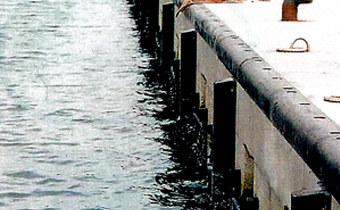

岸壁の最前線はシバタのバンパーから

 ゴムと鉄の複合構造のバンパーは、軟らかく(ゴム)て強い(スチール)タフな守護神です。

 岸壁の防護や船の保護のみならず、赤茶けた岸壁の姿を追放するなど、港の景観美の向上も果たします。

 港の形態や船舶の大きさなどに対応できるように、ジョインバンパー『BJ型』ライトバンパー『BL型』の2種類を揃えました。
特 長

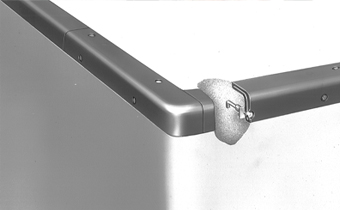

鋼製コーナー金物に代わるゴム製のコーナー保護材で岸壁の
角部と漁船の双方を保護できます。
ゴム製のため、ある程度の緩衝効果があります。
新設岸壁の場合にはコンクリート型枠を兼用できます。
港の形態や漁船の大きさなどに対応できます。
ジョインバンパー / ライトバンパー
標準サイズ
取 付 標準サイズ(mm)
厚 さ 天端側幅 正 面 幅 長 さ(定尺品)
BL 直 線 用 25 100 100 500、1000、1500、2000
コーナー用 500、1000
BJ 直 線 用 30 170 170 500、1000、1500、2000
コーナー用 500、1000
※定尺品以外も製作可

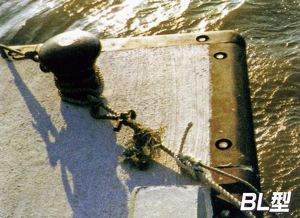

ライトバンパー(BL型)
ライトバンパー (BL型)

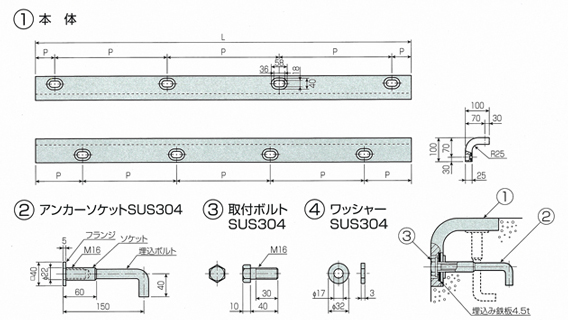

形状・寸法 100HW
形状・寸法 100HW
規格ユニット直線用(BL-L)
呼 称 長 さ(L) ボルト本数 ボルトピッチ(P) 重 量
(kg) (N)
BL-5L 500mm 3 天端       100+300+100
側面          250+250
5 49
BL-10L 1,000mm 4 天端       200+600+200
側面       250+500+250
9 88
BL-15L 1,500mm 6 天端    100+600+600+200
側面    250+500+500+250
14 137
BL-20L 2,000mm 8 天端 100+600+600+600+100
側面 250+500+500+500+250
18 177
規格ユニットコーナー用(BL-LC)
呼 称 長さ(L) ボルト本数 ボルトピッチ(P) 重 量
(kg) (N)
BL-5LC 500mm 3 天端        100+300+100
側面           250+250
6 59
BL-10LC 1,000mm 4 天端        200+600+200
側面        250+500+250
10 98

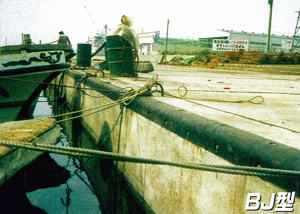

ジョインバンパー (BJ型)
ジョインバンパー (BJ型)

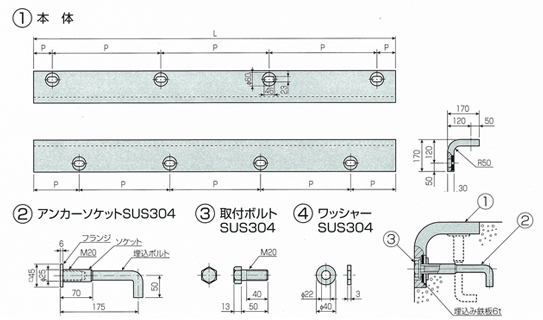

形状・寸法 170HW
形状・寸法 170HW
規格ユニットコーナー用(BJ-L)
呼 称 長 さ(L) ボルト本数 ボルトピッチ(P) 重 量
(kg) (N)
BJ-5L 500mm 3 天端       100+300+100
側面          250+250
10 98
BJ-10L 1,000mm 4 天端       200+600+200
側面       250+500+250
21 206
BJ-15L 1,500mm 6 天端    100+600+600+200
側面    250+500+500+250
33 324
BJ-20L 2,000mm 8 天端 100+600+600+600+100
側面 250+500+500+500+250
44 422
規格ユニットコーナー用(BJ-LC)
呼 称 長 さ(L) ボルト本数 ボルトピッチ(P) 重 量
(kg) (N)
BJ-5LC 500mm 3 天端       130+270+100
側面          265+235
12 118
BJ-10LC 1,000mm 4 天端       200+600+200
側面       265+470+265
23 226
